اختيار هوائي مقاوم للتشويش للطائرات بدون طيار الصغيرة ذات الأجنحة الثابتة
I. المفاضلة الأساسية: الموازنة بين أداء مقاومة التشويش وSWaP
يكمن التحدي الرئيسي في اختيار هوائي بنمط استقبال متحكم به (CRPA) للطائرات بدون طيار الصغيرة ذات الأجنحة الثابتة في تحقيق التوازن بين قدرة مقاومة التشويش ومعايير الحجم والوزن واستهلاك الطاقة (SWaP). وعلى عكس الطائرات الكبيرة التي تمتلك سعة حمولة واسعة، فإن المنصات الصغيرة حساسة للغاية لحجم الهوائي ووزنه وموقع تركيبه، وغالبًا ما تعمل في بيئات كهرومغناطيسية معقدة.
تتبع الحلول الشائعة حاليًا مسارين تقنيين: مصفوفات متعددة العناصر مدمجة، ووحدات مقاومة تشويش مبسطة. يعتمد الأول على عدة عناصر هوائي مستقلة لتشكيل مصفوفة مكانية قادرة على توليد نقاط إخماد (Nulls) في نمط الإشعاع. أما الثاني فيحقق مستوى معينًا من تقليل التداخل من خلال هوائي أحادي عالي الكسب مع خوارزميات معالجة خلفية، ما يؤدي إلى اختلاف كبير في الأداء وتعقيد التكامل.
II. المصفوفات المدمجة متعددة العناصر: الخيار المفضل للأداء العالي
يستخدم هذا الحل عادةً مصفوفة هوائي مكونة من أربعة عناصر. من خلال توزيع عدة عناصر مستقلة ضمن مساحة مستوية محدودة، واستخدام معالجة الإشارات الرقمية لضبط السعة والطور لكل عنصر بشكل ديناميكي، يقوم النظام بتشكيل حزمة رئيسية نحو إشارة GNSS، مع إنشاء نقاط إخماد تكيفية باتجاه مصادر التشويش. نظريًا، يمكن لمصفوفة بأربعة عناصر إخماد ما يصل إلى ثلاثة مصادر تشويش قوية في آن واحد من اتجاهات مختلفة.

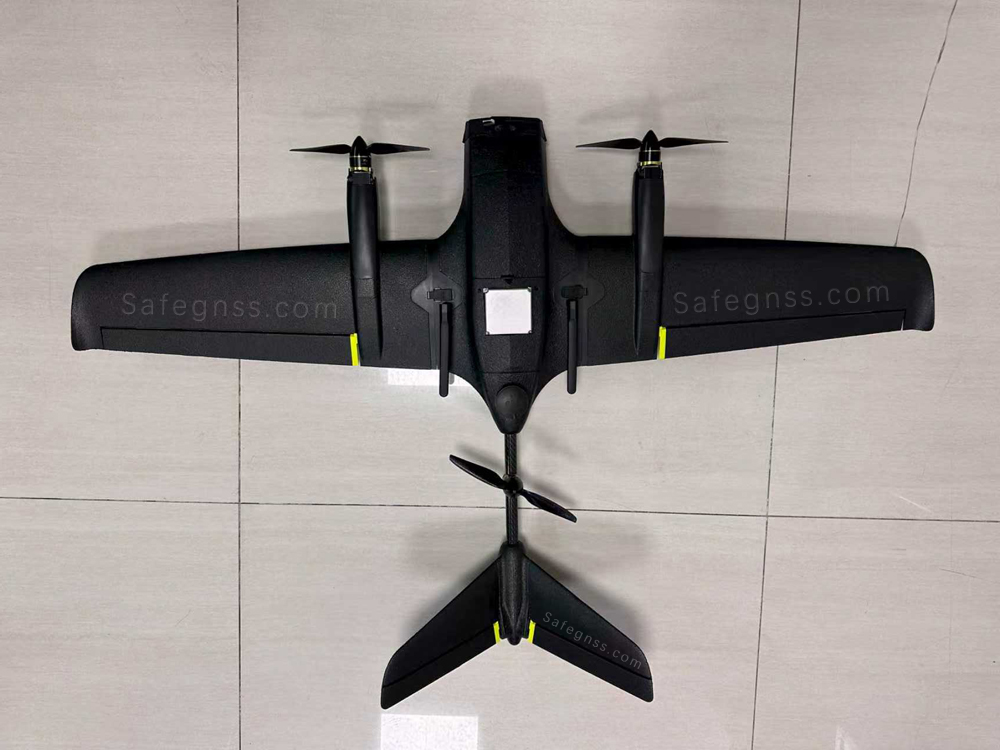

تُظهر الصورة أعلاه طائرة بدون طيار صغيرة معدلة ذات أجنحة ثابتة مزودة بجهاز Safegnss جهاز هوائي صغير مزود بنظام GNSS مكون من 4 عناصر ومزود بتقنية CRPA المضادة للتشويش (SGX-301).
من الناحية الهندسية، تتراوح الأبعاد النموذجية لهذا النوع من الوحدات بين 70 إلى 80 مم لكل جانب، بسماكة أقل من 25 مم ووزن إجمالي يقارب 180 إلى 200 غرام. ويكون استهلاك الطاقة عادة أقل من 6 واط، مما يسمح بتشغيله عبر بطارية الطائرة الرئيسية أو وحدة طاقة منفصلة. من الضروري جدًا تركيب هذه الهوائيات في أعلى نقطة من هيكل الطائرة مع مجال رؤية مفتوح للسماء، بعيدًا عن أي حجب كهرومغناطيسي (مثل الجزء العلوي من جسم الطائرة بعيدًا عن الذيل والمحرك). يمكن للألياف الكربونية أو المكونات المعدنية أو الأجهزة الإلكترونية الكبيرة أن تؤثر سلبًا على نمط الإشعاع وتقلل بشكل كبير من أداء مقاومة التشويش.
كما يتطلب التركيب اهتمامًا خاصًا بالتدريع والعزل. يجب أن يكون كابل الترددات الراديوية (RF) من نوع محوري مزدوج التدريع وعالي الجودة، ويتم توجيهه بعيدًا عن مصادر التداخل القوية مثل وحدات التحكم في السرعة الإلكترونية (ESC) وأجهزة إرسال الفيديو. يُنصح بإضافة مرشح أو خانق نمط مشترك إلى مصدر الطاقة لتقليل التموجات التي قد تؤثر على المضخمات منخفضة الضوضاء (LNA) المدمجة.
يُعد هذا الحل مناسبًا للمهام المتوسطة إلى المتقدمة التي تتطلب مقاومة فعالة للتشويش، مثل المسح أو الاستطلاع بالقرب من المناطق الحضرية أو خطوط نقل الكهرباء عالية الجهد أو المناطق التي يُشتبه بوجود مصادر تشويش فيها. إلا أن ذلك يأتي على حساب زيادة الوزن وتعقيد التركيب، مما يفرض متطلبات أعلى على توازن مركز الثقل والتصميم الديناميكي الهوائي للطائرات الصغيرة.
III. وحدات مقاومة التشويش المبسطة: حل خفيف الوزن
بالنسبة للطائرات الصغيرة جدًا ذات القيود الصارمة على الوزن، يمكن النظر في هوائي مقاوم للتشويش أحادي العنصر. تعتمد هذه الأجهزة على هوائيات نشطة عالية الكسب تعمل مع خوارزميات كشف التداخل. وهي لا تمتلك القدرة على إنشاء نقاط إخماد مكانية، لكنها تحقق تقليلًا محدودًا للتشويش من خلال تحسين نسبة الإشارة إلى الضوضاء (SNR) وتصفية بعض الضوضاء واسعة النطاق.
عادةً ما تأتي هذه الوحدات بأبعاد لا تتجاوز 70 × 60 × 25 مم، وبوزن يصل إلى حوالي 110 غرام، مع استهلاك طاقة أقل من 7 واط. وبفضل بساطة تصميمها، فهي غالبًا ما تدعم التوصيل والتشغيل المباشر دون الحاجة إلى إعدادات معقدة، مما يقلل من متطلبات الخبرة التقنية.
ومع ذلك، يجب إدراك حدود أدائها: فهي مصممة أساسًا لمواجهة التداخلات العرضية مثل إشارات أجهزة الاتصال القريبة أو الضوضاء الناتجة عن مصادر طاقة منخفضة الجودة. وتكون قدرتها أقل بكثير مقارنة بالمصفوفات متعددة العناصر عند مواجهة مصادر تشويش قوية ومتعددة الاتجاهات أو تشويش متعمد على نطاق GNSS. لذلك فهي مناسبة أكثر للبيئات الهادئة كهرومغناطيسيًا مثل المناطق الريفية أو الزراعية أو فوق المياه، أو للاستخدامات التدريبية والترفيهية ذات الميزانيات المحدودة.
IV. اعتبارات التكامل الأساسية
بغض النظر عن الحل المختار، يجب التحقق من العوامل التالية بعناية:
الوزن وتأثير مركز الثقل (CG): يؤثر وزن الهوائي على الوزن الإجمالي للطائرة، كما يؤثر موقع تركيبه على مركز الثقل. يُفضل تثبيته بالقرب من محوري الميلان والدوران لتجنب العزوم الزائدة.
موقع التركيب وتجنب الحجب: يجب أن يتمتع الهوائي برؤية مفتوحة لنصف الكرة العلوي. الموقع الأمثل هو الجزء العلوي الأمامي من جسم الطائرة. في حال استخدام ألياف الكربون، يجب إنشاء نافذة شفافة للترددات الراديوية.
نقاء مصدر الطاقة: الهوائيات النشطة حساسة لضوضاء الطاقة، لذا يُنصح باستخدام مصدر طاقة منظم وإضافة مرشحات في موقع الإدخال.
توجيه الكابلات والتدريع: يجب أن يكون كابل RF قصيرًا ومزدوج التدريع، مع إبعاده عن مصادر التداخل. ويمكن استخدام حلقات فيريت أو رقائق نحاسية لتحسين العزل عند الحاجة.
V. منطق اتخاذ القرار
للاختيار العملي، يُوصى بالنهج التالي:
- تحديد أهمية المتطلبات: إذا كانت مقاومة التشويش ضرورية، فيجب اختيار مصفوفة متعددة العناصر.
- التحقق من سعة الحمولة: إذا كانت أقل من 300 غرام، فالحلول المبسطة هي الأنسب.
- تقييم إمكانية التركيب: يجب التأكد من توفر مساحة مناسبة وترتيب الكابلات.
- مستوى تكامل النظام: الحلول المتكاملة أسهل، بينما الأنظمة المنفصلة تقدم أداءً أعلى لكنها تتطلب خبرة.
باختصار، بالنسبة لمعظم التطبيقات المتوسطة والمتقدمة للطائرات الصغيرة ذات الأجنحة الثابتة، فإن مصفوفة الهوائي المكونة من أربعة عناصر توفر أفضل توازن بين الأداء والوزن، مع قدرة حقيقية على مقاومة التشويش المكاني. أما الهوائيات أحادية العنصر فهي مناسبة فقط للطائرات الخفيفة جدًا أو الميزانيات المحدودة أو البيئات الخالية من التشويش القوي. ويجب التحقق من الاختيار النهائي من خلال اختبارات أرضية واختبارات طيران.
