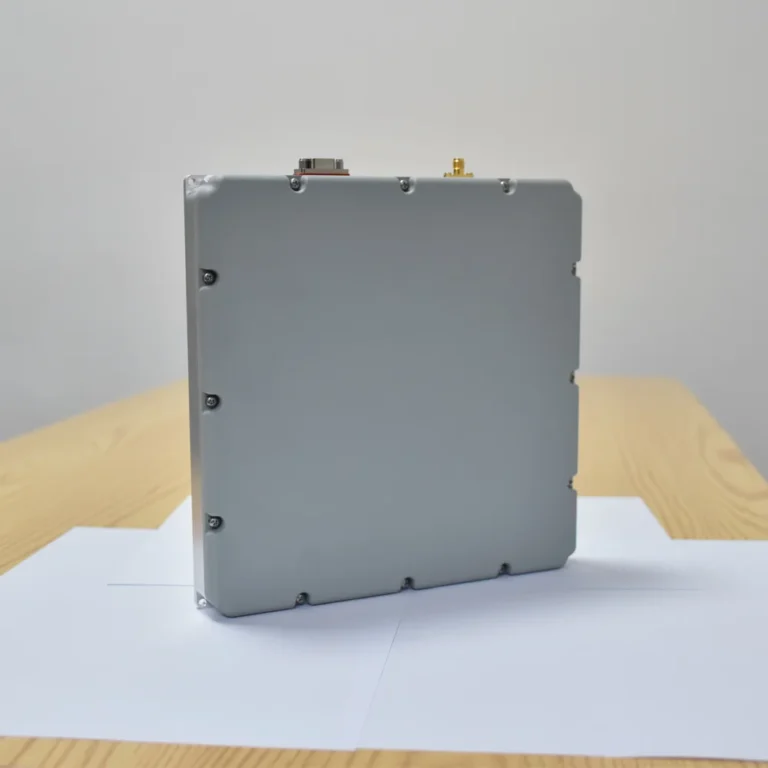

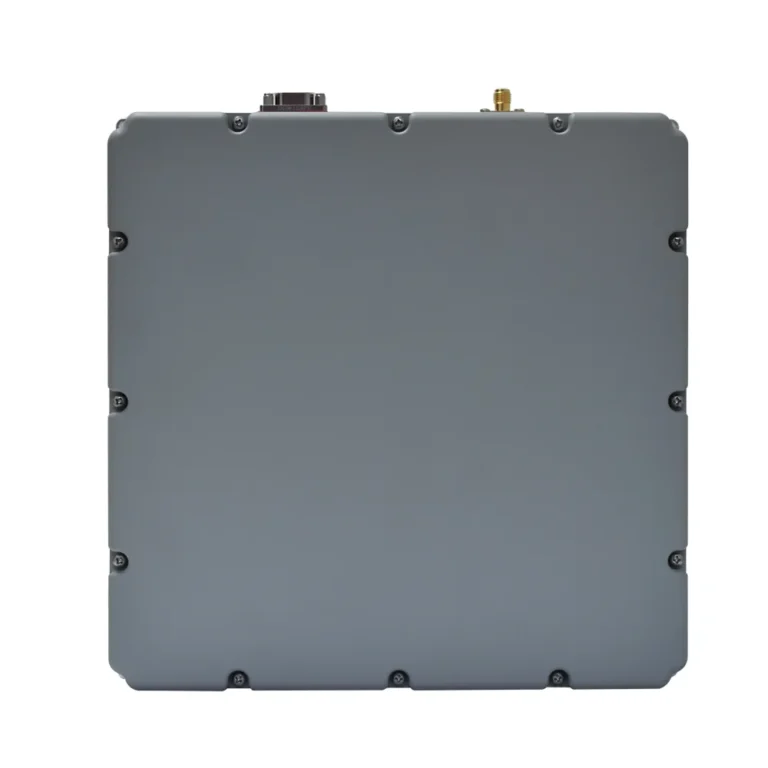

هوائي CRPA مكون من 16 عنصرًا ومقاوم لـ 15 مصدرًا للتشويش
الطراز: SGX-303
SGX-303 هي وحدة مدمجة للملاحة ومكافحة التشويش مكونة من 16 عنصرًا، تدعم استقبال وتضخيم وتحويل الترددات إلى نطاقات أقل وتصفية ومعالجة مكافحة التشويش وإخراج الترددات إلى نطاقات أعلى لإشارات نطاقات BDS-B1 وGPS-L1 وGAL-E1 ذات الـ16 قناة، بما في ذلك الاستقبال والتضخيم وتحويل الترددات إلى نطاقات أقل والتصفية ومعالجة مكافحة التشويش وإخراج الترددات إلى نطاقات أعلى. يدعم جهاز الاستقبال المدمج إخراج حسابات PVT. ويتميز بقدرات مقاومة التشويش ضد 1 إلى 15 مصدرًا من التشويش عريض النطاق، وضيق النطاق، والنبضي، والترددات المتغيرة. ويستخدم على نطاق واسع في الملاحة الصناعية للطائرات بدون طيار الثقيلة، والملاحة الجوية/البحرية، والقيادة الذاتية، والمسح عالي الدقة.
معلمات المنتج:
الأبعاد: 200 مم × 200 مم × 26 مم (±0.5 مم)
الوزن: ≤1200 جم
استهلاك الطاقة: ≤30 واط
مصفوفة الهوائي: مصفوفة مكونة من 16 عنصرًا
الترددات المدعومة: B1، L1، E1
أنواع قمع التداخل: النطاق العريض، النطاق الضيق، النبضي، المسح الترددي، وأنواع أخرى من قمع التداخل
عدد مصادر التداخل المدعومة: 1–15 مصدر تداخل اتجاهي
أداء رفض التداخل:
– رفض التداخل أحادي النطاق: نسبة الإشارة إلى التداخل (SIR) ≥ 110 ديسيبل عند -130 ديسيبل ميليوات
– رفض التداخل ثلاثي النطاق: SIR ≥ 95 ديسيبل عند -130 ديسيبل ميليوات
– رفض التداخل خماسي عشر نطاقًا: SIR ≥ 80 ديسيبل عند -130 ديسيبل ميليوات
– تغطية قمع التداخل: الزاوية الأفقية 0°–360°، الزاوية الرأسية –10°–90°
المقاومة: مقاومة التردد اللاسلكي 50 Ω
طاقة خرج التردد اللاسلكي: –70 ديسيبل ميلي واط إلى –55 ديسيبل ميلي واط
مقاومة الاحتراق: ≥10 واط

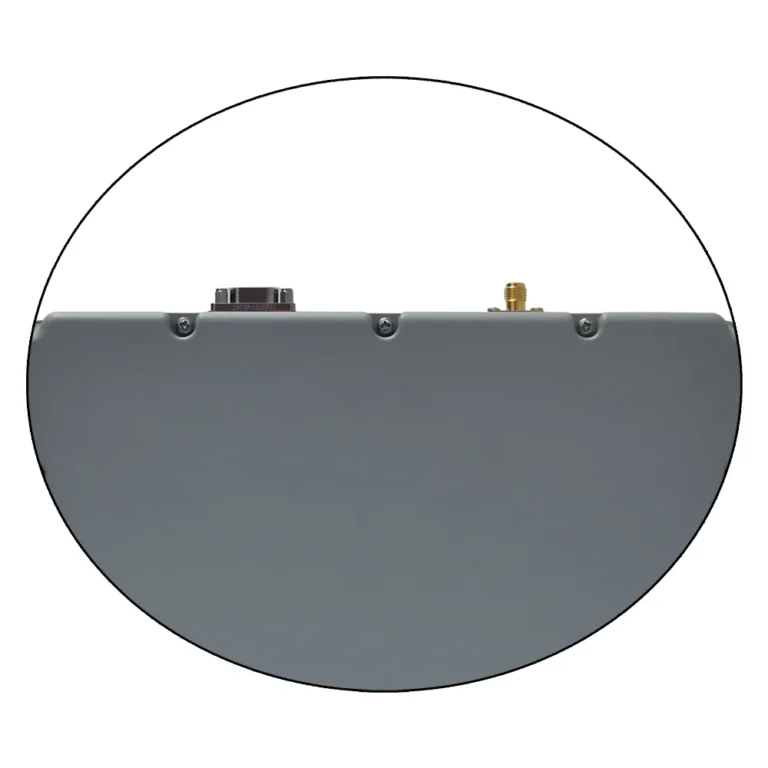

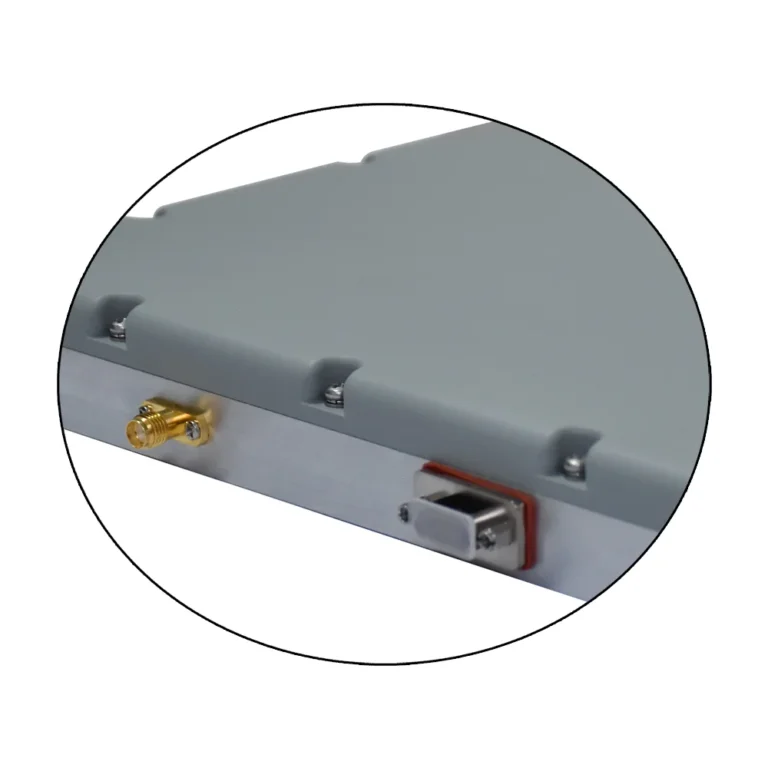

واجهة التردد اللاسلكي الخارجية: SMA-K
واجهة البيانات والطاقة الخارجية: J30J-15ZKP
واجهات البيانات: RS422، RS232*2
جهد التشغيل: تيار مستمر 9 فولت – 36 فولت
درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية
تصنيف مقاومة الماء: IP65
التطبيقات: تستخدم على نطاق واسع في الملاحة بالطائرات بدون طيار، والملاحة الجوية/البحرية، والقيادة الذاتية، والمسح عالي الدقة، والمزيد.
الأسئلة الشائعة
ما أنواع المنصات المتوافقة مع هوائيات GNSS المضادة للتشويش الخاصة بكم؟
تتوافق هوائيات GNSS المضادة للتشويش الخاصة بنا مع مجموعة واسعة من المنصات، بما في ذلك الطائرات الصناعية بدون طيار والطائرات الزراعية بدون طيار والأنظمة المستقلة ومعدات رسم الخرائط المتنقلة والملاحة البحرية والروبوتات. وهي مصممة لمختلف التطبيقات التجارية والمدنية، مما يضمن أداءً عاليًا في بيئات الإشارات المعقدة.
كيف تتعامل هوائياتك مع التداخل من مصادر متعددة؟
أجهزة الاستقبال الخاصة بنا مزودة بتقنيات متطورة لمعالجة الإشارات تسمح لها بقمع التداخل من مصادر متعددة. ووفقًا للطراز، يمكنها قمع ما يصل إلى 7 إشارات تداخل من اتجاهات مختلفة في وقت واحد، مما يضمن استقبالًا مستقرًا ومستمرًا لإشارات GNSS حتى في البيئات الصعبة.
هل يمكن للهوائيات أن تحمي من التلاعب بنظام GNSS؟
نعم، تتميز هوائياتنا بقدرات مضادة للتزوير قائمة على البرامج والأجهزة (اختيارية)، مما يساعد على الحماية من إشارات GNSS الزائفة ويضمن تحديد المواقع والملاحة بشكل موثوق.
ما هو استهلاك الطاقة لهوائياتك؟
تم تصميم هوائيات GNSS المضادة للتشويش مع مراعاة كفاءة الطاقة. يتراوح استهلاك الطاقة من أقل من 7 وات للطرازات الأصغر حجمًا إلى حوالي 30 وات للطرازات الأكثر تقدمًا، مما يجعلها مناسبة لمجموعة متنوعة من المنصات دون التأثير على عمر البطارية.
ما هي نطاقات درجات الحرارة التشغيلية لهوائياتكم؟
تتراوح درجة حرارة التشغيل لهوائياتنا بين -40 درجة مئوية و+60 درجة مئوية، مما يجعلها مناسبة للاستخدام في الظروف الجوية القاسية، من البيئات الباردة إلى درجات الحرارة المرتفعة.
هل من السهل دمج هوائياتك مع أجهزة استقبال GNSS؟
نعم، تم تصميم هوائياتنا للتكامل التلقائي مع مجموعة متنوعة من أجهزة استقبال GNSS. تضمن الموصلات القياسية SMA الأنثوية و J30J التوافق مع معظم أجهزة استقبال GNSS التجارية والصناعية، مما يجعل التثبيت والتكامل أمرًا سهلاً.
ما هي الميزات الرئيسية لأحدث هوائياتكم؟
تتميز طرازاتنا المتطورة، مثل SGX-210 و SGX-211، بتصميمات متعددة الترددات ومتعددة المصفوفات مع قمع فائق للتداخل. يمكنها التعامل مع ما يصل إلى 15 مصدر تداخل في وقت واحد، مما يضمن أداءً مستقرًا في أكثر البيئات تطلبًا. وهي مثالية للاستخدام في الطائرات الثابتة الجناحين والطائرات بدون طيار ذات الأجنحة الدوارة وغيرها من المنصات عالية الأداء.
كيف يمكنني دمج نظام مكافحة التشويش (SGX-202 4 ترددات 8 قنوات GNSS هوائي مكافحة التشويش) مع طائرة بدون طيار، مثل Matrice M400؟
تم تصميم هوائي SGX-202 4 ترددات 8 قنوات GNSS المضاد للتشويش للتكامل السلس مع منصات الطائرات بدون طيار مثل Matrice M400. عملية التكامل بسيطة وتتضمن الخطوات التالية:
(1) توصيلات الواجهة:
تستخدم الهوائي موصل J30J-21 لتزويد الطاقة ونقل البيانات. دبابيس التوصيل الرئيسية هي:
الطاقة: 12 فولت تيار مستمر (الدبابيس 1 و 2 و 3 للموجب، والدبابيس 7 و 8 و 9 للأرض).
إخراج البيانات: منافذ تسلسلية (TX1، RX1، TX2، RX2) لنقل البيانات.
إخراج التردد اللاسلكي: يقوم موصل SMA-KF بإخراج إشارة GNSS المحولة إلى أعلى إلى مستقبل GNSS الخاص بالطائرة بدون طيار.
(2) التثبيت:
ثبت الهوائي بإحكام على الطائرة بدون طيار. هوائي SGX-202 خفيف الوزن، حيث يزن 1200 جرام فقط، وصغير الحجم (160 مم × 160 مم × 45 مم)، مما يجعله مثاليًا للتكامل مع منصات مثل Matrice M400.
تأكد من وضع الهوائي في مكان يقلل من عوائق الإشارة ويحسن الاستقبال في الميدان.
(3) التوصيل بـ Matrice M400:
قم بتوصيل خرج التردد اللاسلكي من الهوائي بجهاز استقبال GNSS الخاص بـ Matrice M400 باستخدام واجهة SMA-KF للإشارة اللاسلكية.
قم بتوصيل منافذ البيانات التسلسلية (TX/RX) بنظام اتصالات الطائرة بدون طيار لنقل بيانات تحديد المواقع المعالجة.
(4)مصدر الطاقة:
قم بتزويد الهوائي بالطاقة من مصدر 12 فولت تيار مستمر، متوافق مع نظام الطاقة في M400.
(5)التكوين:
بمجرد تثبيت الأجهزة وتزويدها بالطاقة، قم بتكوين النظام من خلال البرنامج المدمج في الطائرة بدون طيار لضمان استقبال جهاز استقبال GNSS للإشارات المحمية من التداخل من هوائي SGX-202.
يتيح هذا التكامل لـ Matrice M400 الحفاظ على أداء GNSS مستقر وموثوق، حتى في البيئات الصعبة التي تحتوي على مصادر تداخل متعددة.
كيف يمكن تطبيق منتجاتكم على الطائرات الزراعية بدون طيار؟
غالبًا ما تواجه الطائرات الزراعية بدون طيار تداخلًا في الإشارات أثناء التشغيل. كيف تعالج منتجاتكم هذه المشكلة؟
تتطلب الطائرات بدون طيار المستخدمة في الزراعة وزناً كبيراً. هل يلبي تصميم منتجات شركتك هذه الحاجة؟
إذا كانت الأراضي الزراعية تقع في مناطق نائية أو بها العديد من العوائق التي تحجب الإشارة، فهل يمكن لمنتجاتكم الحفاظ على تحديد المواقع بشكل موثوق؟
تدعم منتجاتنا أنظمة GNSS متعددة الترددات، بما في ذلك GPS وGLONASS وGALILEO وBeidou، مما يعني أن الطائرات الزراعية بدون طيار يمكنها الحصول على دعم تحديد المواقع من أنظمة أقمار صناعية متعددة حتى في المناطق النائية التي تعاني من عوائق في الإشارات. يمكن لهوائياتنا استقبال إشارات متعددة الترددات، مما يضمن دقة تحديد المواقع حتى في البيئات المعقدة، مثل الأراضي الزراعية الكبيرة أو المناطق المغطاة بالأشجار.
غالبًا ما تعمل طائراتنا الزراعية بدون طيار في ظروف جوية قاسية. هل يمكن لمنتجاتكم التكيف مع هذه البيئات؟
هل منتجاتكم متوافقة مع مختلف العلامات التجارية وأنواع الطائرات بدون طيار؟
تتميز منتجاتنا بدرجة عالية من التوافق ويمكن دمجها مع مختلف أجهزة استقبال GNSS القياسية ومنصات الطائرات بدون طيار. سواء كانت طائرة زراعية خفيفة الوزن أو نظام طائرات بدون طيار كبير الحجم، يمكنك بسهولة دمج منتجاتنا في المنصات الحالية، مما يضمن سهولة التثبيت والتشغيل الفوري الذي يعزز دقة واستقرار نظام الملاحة.
إذا كان لدي متطلبات خاصة أخرى، هل يمكن لشركتكم توفير حلول مخصصة؟
نعم، نحن نقدم خدمات تخصيص مرنة. إذا كانت طائرتك الزراعية بدون طيار لها احتياجات محددة في مجال تحديد المواقع أو تعمل في بيئات فريدة، يمكن لفريق البحث والتطوير لدينا تخصيص حل ملاحة بناءً على متطلباتك، مما يضمن حصولك على المنتجات والدعم الفني الأنسب.
