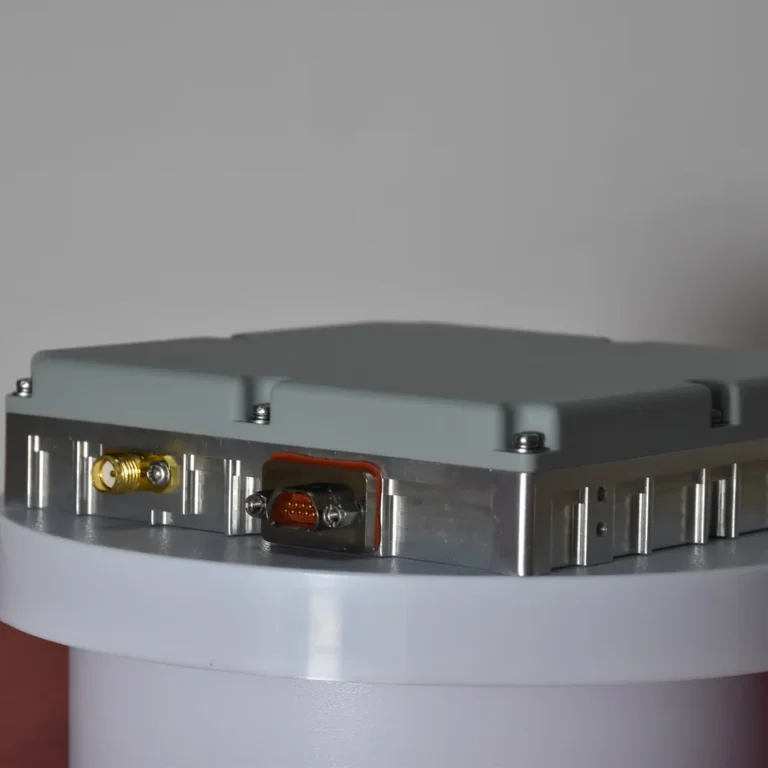

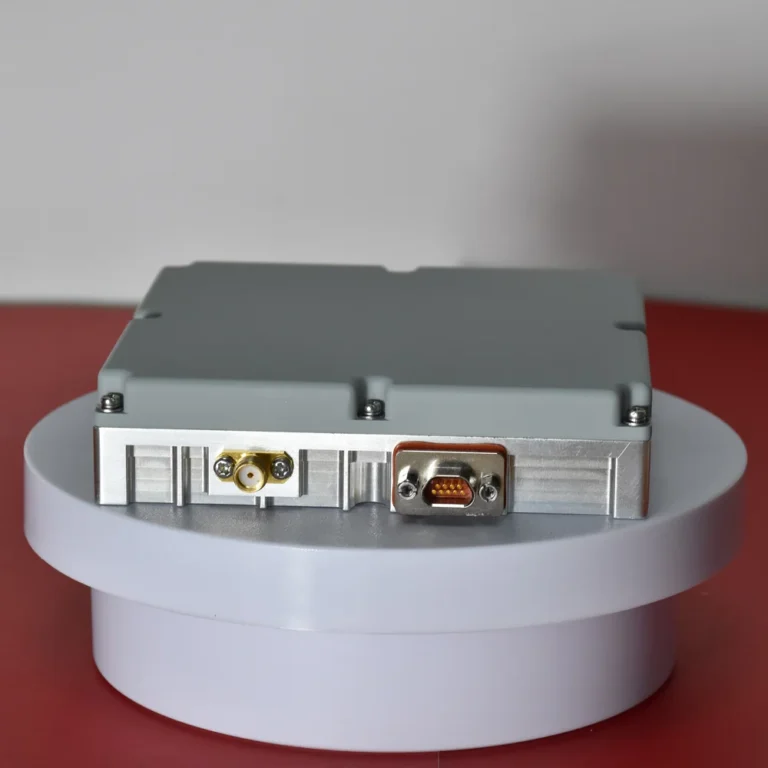

Система протидії радіоелектронному придушенню на основі антенної решітки з чотирма елементами
Модель: SGX-302
SGX-302 в основному складається з решіткової антени, модуля обробки сигналів протизавадового захисту, вбудованого приймача та супутніх кабелів. Пристрій підтримує прийом, підсилення, понижуюче перетворення, фільтрування, обробку сигналів протизавадового захисту та виведення сигналів з підвищеною частотою у 4-канальних діапазонах частот BDS B1, GPS L1 та GALE 1; вбудований приймач підтримує виведення даних розрахунку координат PVT. Діапазон напруги живлення становить від 9 до 36 В постійного струму, а пристрій має функції захисту від перешкод від 1 до 3 джерел широкосмугових, вузькосмугових, імпульсних та частотних перешкод.
Параметри продукту:
Розміри: 100 мм × 100 мм × 24 мм (±0,5 мм)
Вага: ≤300 г
Споживання енергії: ≤7,5 Вт
Антенна решітка: 4-елементна решітка
Підтримувані частоти: B1, L1, E1
Типи придушення перешкод: широкосмугове, вузькосмугове, імпульсне, з розгорткою частоти та інші типи придушення перешкод
Кількість підтримуваних джерел перешкод: 1–3 спрямованих джерела перешкод
Характеристики придушення перешкод:
– Можливість односмугового придушення перешкод: відношення сигнал/перешкода (SIR) ≥ 115 дБ при -130 дБм
– Можливість трисмугового придушення перешкод: SIR ≥ 90 дБ при -130 дБм
– Діапазон придушення перешкод: азимут 0°–360°, кут піднесення –10°–90°
Імпеданс: радіочастотний імпеданс 50 Ом
Вихідна радіочастотна потужність: від –70 дБм до –55 дБм
Стійкість до перегріву: ≥10 Вт
Зовнішній радіочастотний інтерфейс: SMA-K
Зовнішній інтерфейс даних/живлення: J30J-9ZK
Інтерфейс даних: RS422
Робоча напруга: 9–36 В постійного струму
Робоча температура: від -40 °C до +70 °C
Ступінь захисту від води: IP65
Застосування: Широко використовується в навігації безпілотних літальних апаратів, авіаційній/морській навігації, автономному водінні, високоточній геодезії тощо.
Часті запитання
Які типи платформ сумісні з вашими антенами GNSS із захистом від перешкод?
Наші антизаглушувальні антени GNSS сумісні з широким спектром платформ, включаючи промислові безпілотні літальні апарати, сільськогосподарські дрони, автономні системи, мобільне картографічне обладнання, морську навігацію та робототехніку. Вони призначені для різних комерційних і цивільних застосувань, забезпечуючи високу продуктивність у складних сигнальних середовищах.
Як ваші антени справляються з перешкодами від декількох джерел?
Наші антени оснащені передовими технологіями обробки сигналу, що дозволяють їм придушувати перешкоди з декількох джерел. Залежно від моделі, вони можуть придушувати до 7 перешкод з різних напрямків одночасно, забезпечуючи стабільний і безперервний прийом сигналу GNSS навіть у складних умовах.
Чи можуть антени захистити від підробки GNSS?
Так, наші антени оснащені програмними та апаратними функціями захисту від підробки (опціонально), які допомагають захистити від помилкових сигналів GNSS та забезпечують надійне позиціонування та навігацію.
Яка потужність споживання ваших антен?
Наші антени GNSS із захистом від перешкод розроблені з урахуванням енергоефективності. Споживання енергії коливається від менше 7 Вт для менших моделей до близько 30 Вт для більш просунутих моделей, що робить їх придатними для різних платформ без шкоди для терміну служби батареї.
Які діапазони робочих температур для ваших антен?
Робоча температура наших антен становить від -40 °C до +60 °C, що робить їх придатними для використання в екстремальних погодних умовах, від холодних середовищ до високих температур.
Чи легко інтегрувати ваші антени з приймачами GNSS?
Так, наші антени призначені для інтеграції за принципом «підключи і працюй» з різними приймачами GNSS. Стандартні роз’єми SMA female і J30J забезпечують сумісність з більшістю комерційних і промислових приймачів GNSS, що спрощує установку та інтеграцію.
Які основні особливості ваших найсучасніших антен?
Наші вдосконалені моделі, такі як SGX-210 і SGX-211, мають багаточастотну конструкцію з декількома масивами і чудовим придушенням перешкод. Вони можуть одночасно обробляти до 15 джерел перешкод, забезпечуючи стабільну роботу в найскладніших умовах. Вони ідеально підходять для використання в літаках з фіксованим крилом, безпілотних літальних апаратах з гвинтовим крилом та інших високопродуктивних платформах.
Як інтегрувати систему захисту від перешкод (антена SGX-202 4 Frequency 8 Channel GNSS Anti-Jamming Antenna) з безпілотним літальним апаратом, таким як Matrice M400?
4-частотна 8-канальна GNSS-антена SGX-202 з захистом від перешкод призначена для безперебійної інтеграції з платформами БПЛА, такими як Matrice M400. Процес інтеграції є простим і включає в себе наступні кроки:
(1) Підключення інтерфейсу:
Антена використовує роз’єм J30J-21 для живлення та передачі даних. Основні контакти з’єднання:
Живлення: 12 В постійного струму (контакти 1, 2, 3 для плюса, контакти 7, 8, 9 для заземлення).
Вихід даних: послідовні порти (TX1, RX1, TX2, RX2) для передачі даних.
Вихід RF: роз’єм SMA-KF виводить перетворений GNSS-сигнал на GNSS-приймач БПЛА.
(2) Встановлення:
Надійно закріпіть антену на БПЛА. Антена SGX-202 має невелику вагу, лише 1200 г, і компактні розміри (160 мм × 160 мм × 45 мм), що робить її ідеальною для інтеграції з такими платформами, як Matrice M400.
Переконайтеся, що антена розташована так, щоб мінімізувати перешкоди сигналу та оптимізувати прийом у полі.
(3) Підключення до Matrice M400:
Підключіть вихід RF від антени до приймача GNSS Matrice M400 за допомогою інтерфейсу SMA-KF для сигналу RF.
Підключіть послідовні порти даних (TX/RX) до системи зв’язку БПЛА для передачі оброблених даних про місцезнаходження.
(4) Електроживлення:
Підключіть антену до джерела живлення 12 В постійного струму, сумісного з системою живлення M400.
(5) Конфігурація:
Після встановлення та підключення обладнання налаштуйте систему за допомогою вбудованого програмного забезпечення БПЛА, щоб забезпечити прийом GNSS-приймачем захищених від перешкод сигналів від антени SGX-202.
Ця інтеграція дозволяє Matrice M400 підтримувати стабільну та надійну роботу GNSS навіть у складних умовах з декількома джерелами перешкод.
Як ваші продукти можуть бути застосовані в сільськогосподарських дронах?
Наші продукти, особливо антени GNSS серії SGX (такі як SGX-201 та SGX-202), забезпечують високоточні послуги позиціонування, щоб гарантувати точну навігацію сільськогосподарських дронів у складних умовах. Незалежно від того, чи йдеться про картографування полів, моніторинг врожаю чи точне внесення добрив і обприскування, наша технологія надає надійні дані про позиціонування, допомагаючи підвищити ефективність і точність сільськогосподарських робіт.
Сільськогосподарські дрони часто стикаються з перешкодами в сигналі під час роботи. Як ваші продукти вирішують цю проблему?
Сільськогосподарські дрони мають високі вимоги до ваги. Чи відповідає дизайн продукції вашої компанії цим вимогам?
Якщо сільськогосподарські угіддя розташовані у віддалених районах або мають багато перешкод для сигналу, чи можуть ваші продукти забезпечити надійне позиціонування?
Наші продукти підтримують багаточастотні системи GNSS, включаючи GPS, GLONASS, GALILEO та Beidou, що означає, що сільськогосподарські дрони можуть отримувати підтримку позиціонування від декількох супутникових систем навіть у віддалених районах з перешкодами для сигналу. Наші антени можуть приймати багаточастотні сигнали, забезпечуючи точне позиціонування навіть у складних умовах, таких як великі сільськогосподарські угіддя або райони з лісовим покривом.
Наші сільськогосподарські дрони часто працюють у суворих погодних умовах. Чи можуть ваші продукти адаптуватися до таких умов?
Чи сумісні ваші продукти з різними брендами та типами дронів?
Наші продукти мають високу сумісність і можуть бути інтегровані з різними стандартними GNSS-приймачами та платформами дронів. Незалежно від того, чи це легкий сільськогосподарський дрон, чи велика система дронів, ви можете легко інтегрувати наші продукти в існуючі платформи, забезпечуючи просту установку за принципом «підключи і працюй», що підвищує точність і стабільність навігаційної системи.
Якщо у мене є інші особливі вимоги, чи може ваша компанія надати індивідуальні рішення?
Так, ми пропонуємо гнучкі послуги з індивідуального налаштування. Якщо ваш сільськогосподарський дрон має специфічні вимоги до позиціонування або працює в унікальних умовах, наша команда з досліджень і розробок може створити навігаційне рішення, яке відповідатиме вашим вимогам, гарантуючи, що ви отримаєте найбільш підходящі продукти та технічну підтримку.
