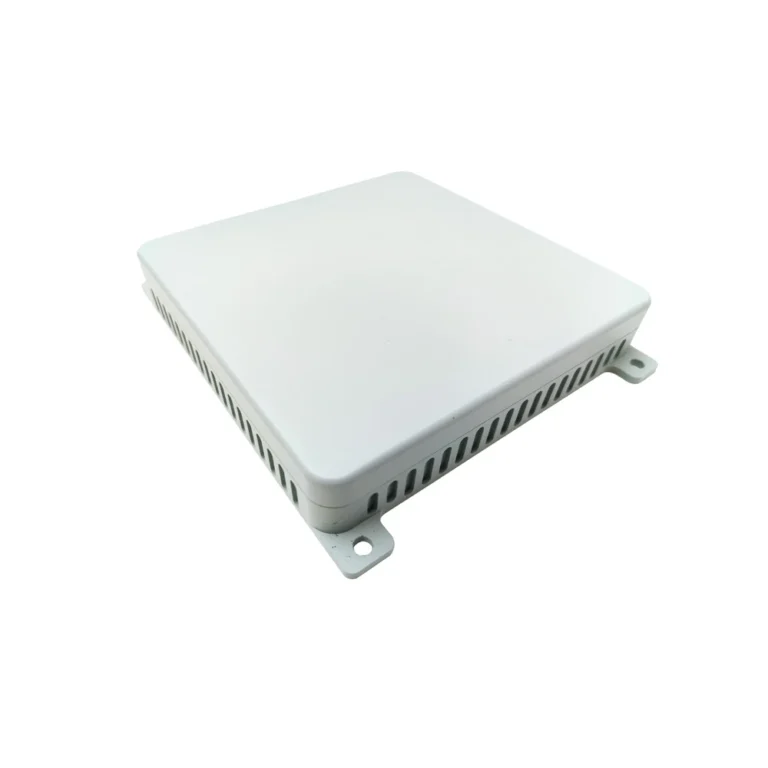

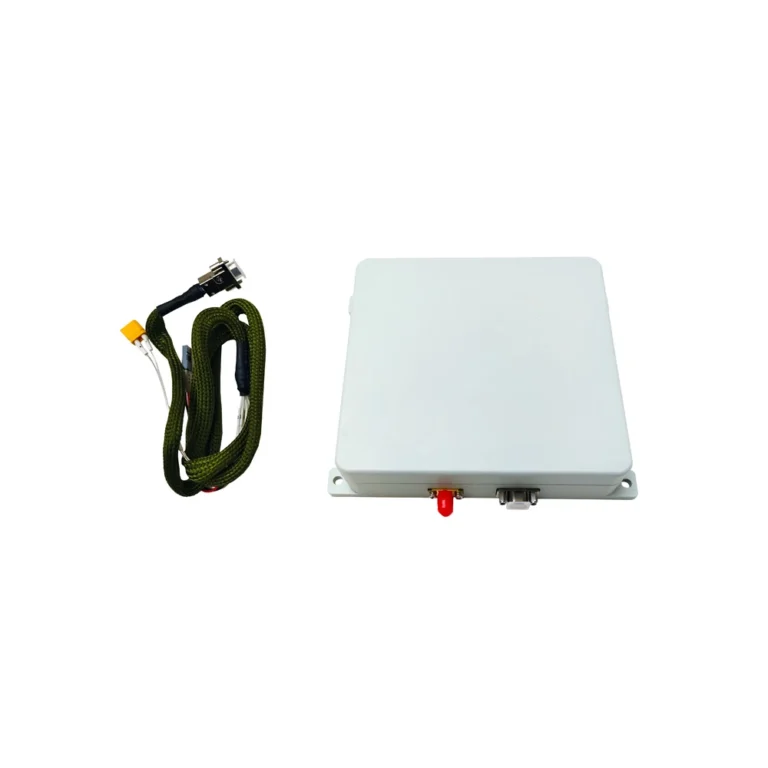

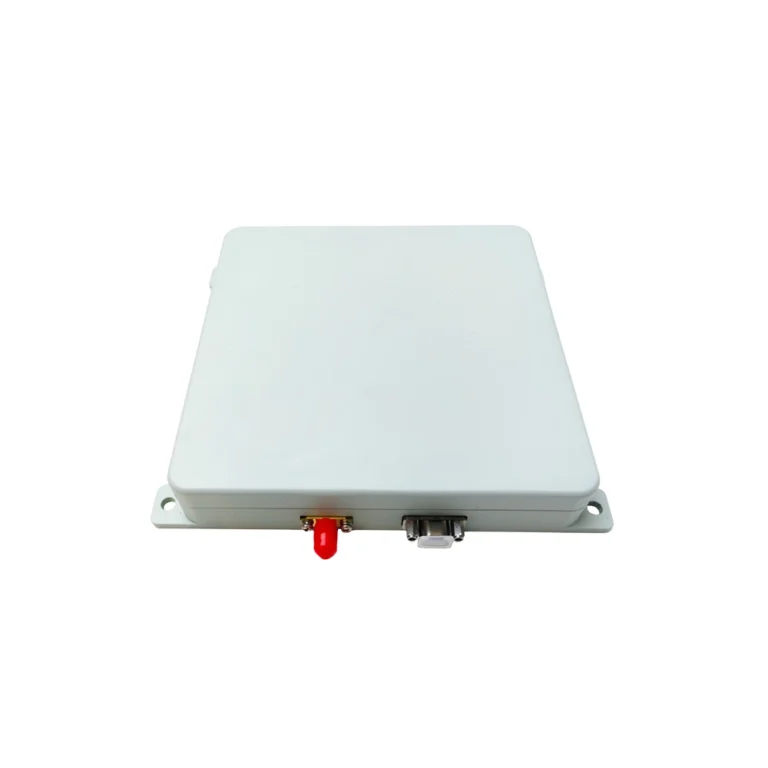

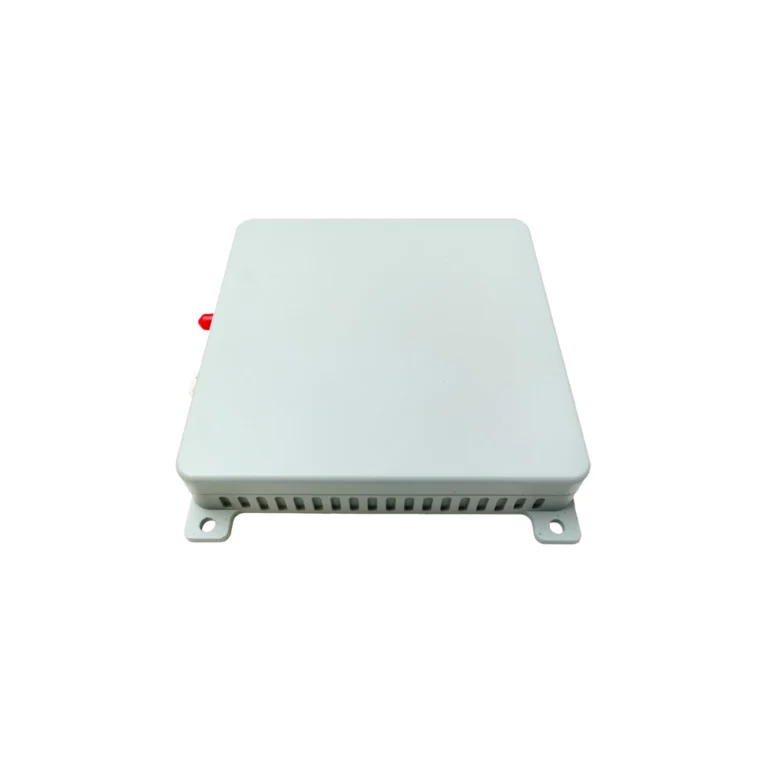

Çift Frekanslı Çift Anti-Fonksiyon Terminali
Model: SGX-105
Çift Frekanslı Çift Anti-Fonksiyon Terminali minyatürleştirilmiş çift antenli entegre cihaz, sivil drone’lar ve endüstri kullanıcıları için tasarlanmış kompakt bir uydu navigasyon sistemidir. BDs Bli ve GPS Ll’nin çift frekanslı sinyal alımını destekler, maksimum 3 parazit sayısına sahip geniş bant parazit önleme özelliğine sahiptir ve sahteciliğe karşı koruma özelliği sunar. Cihaz, bir anten dizisi, anti-parazit bileşenleri ve bir uydu navigasyon alıcısını bir araya getirir ve minyatürleştirilmiş, hafif tasarım ve düşük maliyet özelliklerine sahiptir.
Ürün Parametreleri:
Anti-parazit özelliği:
ISR: Tekli>105dBc
Üçlü>95dBc
Anti-sahtecilik performansı:
Çıkış kalıntı sahtecilik sinyali CN0:<20dB
Girişim Türü:
Bant sınırlı Gauss beyaz gürültü girişi,
Yayılmış spektrum eşleşmiş filtre girişi
Darbe girişi, tarama girişi
Karışık giriş
Anti-parazit hava boşluğu yönelimi: 0°~360°, eğim:-90°~90°
Hacim:150x130x22mm
Güç tüketimi: ≤13w(oda sıcaklığı)
Ağırlık: ≤520g
RF çıkış açıklaması:
Çıkış sinyali frekansı: 1561,098MHZ\1575,42MHz
RF çıkış gücü: -70~-60dBm
Çıkış empedansı: 50 ohm
FAQ
GNSS anti-parazit antenlerinizle hangi tür platformlar uyumludur?
GNSS anti-parazit antenlerimiz, endüstriyel İHA’lar, tarımsal drone’lar, otonom sistemler, mobil haritalama ekipmanları, deniz navigasyonu ve robotik dahil olmak üzere çok çeşitli platformlarla uyumludur. Çeşitli ticari ve sivil uygulamalar için tasarlanmış olup, karmaşık sinyal ortamlarında yüksek performans sağlar.
Antenleriniz birden fazla kaynaktan gelen parazitleri nasıl yönetiyor?
Antenlerimiz, birden fazla kaynaktan gelen paraziti bastırabilen gelişmiş sinyal işleme teknolojileriyle donatılmıştır. Modele bağlı olarak, farklı yönlerden gelen 7 adede kadar parazit sinyalini aynı anda bastırabilirler ve zorlu ortamlarda bile istikrarlı ve kesintisiz GNSS sinyali alımını sağlarlar.
Antenler GNSS sahteciliğine karşı koruma sağlayabilir mi?
Evet, antenlerimiz hem yazılım hem de donanım tabanlı sahteciliğe karşı koruma özelliklerine (isteğe bağlı) sahiptir. Bu özellikler, sahte GNSS sinyallerine karşı koruma sağlar ve güvenilir konum belirleme ve navigasyon sağlar.
Antenlerinizin güç tüketimi nedir?
GNSS anti-jamming antenlerimiz enerji verimliliği göz önünde bulundurularak tasarlanmıştır. Güç tüketimi, daha küçük modellerde 7 W’tan daha azdan, daha gelişmiş modellerde yaklaşık 30 W’a kadar değişir, bu da pil ömründen ödün vermeden çeşitli platformlar için uygun olmalarını sağlar.
Antenlerinizin çalışma sıcaklığı aralığı nedir?
Antenlerimizin çalışma sıcaklığı -40°C ile +60°C arasında değişmektedir, bu da onları soğuk ortamlardan yüksek sıcaklıklara kadar aşırı hava koşullarında kullanıma uygun hale getirmektedir.
Antenleriniz GNSS alıcılarıyla kolayca entegre edilebilir mi?
Evet, antenlerimiz çeşitli GNSS alıcılarıyla tak ve çalıştır entegrasyonu için tasarlanmıştır. Standart SMA dişi ve J30J konektörler, çoğu ticari ve endüstriyel GNSS alıcısıyla uyumluluk sağlar ve kurulum ve entegrasyonu kolaylaştırır.
En gelişmiş antenlerinizin temel özellikleri nelerdir?
SGX-210 ve SGX-211 gibi gelişmiş modellerimiz, üstün parazit bastırma özelliğine sahip çoklu frekanslı, çoklu dizi tasarımlarına sahiptir. Aynı anda 15 adede kadar parazit kaynağını yönetebilirler ve en zorlu ortamlarda bile istikrarlı performans sağlarlar. Sabit kanatlı uçaklar, döner kanatlı İHA’lar ve diğer yüksek performanslı platformlarda kullanım için idealdirler.
Anti-parazit sistemini (SGX-202 4 Frekanslı 8 Kanallı GNSS Anti-Parazit Anteni) Matrice M400 gibi bir İHA ile nasıl entegre edebilirim?
SGX-202 4 Frekanslı 8 Kanallı GNSS Anti-Jamming Anteni, Matrice M400 gibi İHA platformlarıyla sorunsuz entegrasyon için tasarlanmıştır. Entegrasyon süreci basittir ve aşağıdaki adımları içerir:
(1) Arayüz Bağlantıları:
Anten, güç ve veri iletimi için J30J-21 konektörü kullanır. Anahtar bağlantı pimleri şunlardır:
Güç: 12V DC (1, 2, 3 numaralı pimler pozitif, 7, 8, 9 numaralı pimler toprak).
Veri Çıkışı: Veri iletişimi için seri bağlantı noktaları (TX1, RX1, TX2, RX2).
RF Çıkışı: SMA-KF konektörü, yukarı dönüştürülmüş GNSS sinyalini İHA’nın GNSS alıcısına gönderir.
(2) Kurulum:
Anteni İHA’ya sağlam bir şekilde monte edin. SGX-202 anteni sadece 1200 g ağırlığında ve kompakt (160 mm × 160 mm × 45 mm) olduğundan Matrice M400 gibi platformlarla entegrasyon için idealdir.
Antenin, sinyal engellerini en aza indirecek ve sahada alımı optimize edecek şekilde konumlandırıldığından emin olun.
(3) Matrice M400’e bağlantı:
Antenin RF çıkışını, RF sinyali için SMA-KF arabirimini kullanarak Matrice M400’ün GNSS alıcısına bağlayın.
İşlenmiş konumlandırma verilerini iletmek için seri veri bağlantı noktalarını (TX/RX) İHA’nın iletişim sistemine bağlayın.
(4)Güç Kaynağı:
Antenin M400’ün güç sistemi ile uyumlu 12V DC kaynak ile çalıştırılması.
(5)Yapılandırma:
Donanım kurulup çalıştırıldıktan sonra, GNSS alıcısının SGX-202 anteninden parazit korumalı sinyalleri aldığından emin olmak için sistemi İHA’nın yerleşik yazılımı aracılığıyla yapılandırın.
Bu entegrasyon, Matrice M400’ün birden fazla parazit kaynağının bulunduğu zorlu ortamlarda bile istikrarlı ve güvenilir GNSS performansı sürdürmesini sağlar.
Ürünleriniz tarım amaçlı insansız hava araçlarına nasıl uygulanabilir?
Ürünlerimiz, özellikle SGX serisi GNSS antenleri (örneğin SGX-201 ve SGX-202 gibi), tarımsal drone’ların karmaşık ortamlarda doğru bir şekilde navigasyon yapabilmesini sağlamak için yüksek hassasiyetli konumlandırma hizmetleri sunar. İster tarla haritalama, ister mahsul izleme, ister hassas gübreleme ve ilaçlama olsun, teknolojimiz güvenilir konumlandırma verileri sunarak tarımsal faaliyetlerin verimliliğini ve doğruluğunu artırmaya yardımcı olur.
Tarımsal drone'lar genellikle çalışma sırasında sinyal parazitiyle karşılaşır. Ürünleriniz bu sorunu nasıl çözüyor?
Tarımsal drone'lar yüksek ağırlık gereksinimlerine sahiptir. Şirketinizin ürün tasarımı bu ihtiyacı karşılıyor mu?
Tarım arazisi uzak bölgelerde bulunuyorsa veya sinyal engelleri çoksa, ürünleriniz güvenilir konumlandırmayı sürdürebilir mi?
Ürünlerimiz GPS, GLONASS, GALILEO ve Beidou dahil olmak üzere çok frekanslı GNSS sistemlerini destekler, bu da tarım drone’larının sinyallerin engellendiği uzak bölgelerde bile birden fazla uydu sisteminden konumlandırma desteği alabileceği anlamına gelir. Antenlerimiz çok frekanslı sinyalleri alabilir, böylece geniş tarım arazileri veya ağaçlarla kaplı alanlar gibi karmaşık ortamlarda bile doğru konumlandırma sağlar.
Tarımsal drone'larımız genellikle zorlu hava koşullarında çalışır. Ürünleriniz bu ortamlara uyum sağlayabilir mi?
Ürünleriniz farklı marka ve türdeki drone'larla uyumlu mu?
Ürünlerimiz yüksek uyumluluk özelliğine sahiptir ve çeşitli standart GNSS alıcıları ve drone platformlarıyla entegre edilebilir. İster hafif bir tarım drone’u ister büyük bir drone sistemi olsun, ürünlerimizi mevcut platformlara kolayca entegre edebilir, navigasyon sisteminin doğruluğunu ve kararlılığını artıran kolay tak ve çalıştır kurulumunu sağlayabilirsiniz.
Başka özel gereksinimlerim varsa, şirketiniz özelleştirilmiş çözümler sunabilir mi?
Evet, esnek özelleştirme hizmetleri sunuyoruz. Tarım drone’unuzun özel konumlandırma ihtiyaçları varsa veya benzersiz ortamlarda çalışıyorsa, Ar-Ge ekibimiz gereksinimlerinize göre bir navigasyon çözümü tasarlayabilir ve en uygun ürünleri ve teknik desteği almanızı sağlayabilir.
