Выбор антиджамминговой антенны для малых БПЛА самолётного типа
I. Ключевой компромисс: баланс между помехоустойчивостью и SWaP
Основная сложность при выборе антенны с контролируемой диаграммой приёма (CRPA) для малых БПЛА самолётного типа заключается в необходимости балансировать между способностью противодействия помехам и параметрами SWaP (размер, масса и энергопотребление). В отличие от крупных БПЛА с большой полезной нагрузкой, малые платформы крайне чувствительны к габаритам, массе и месту установки антенны, при этом часто работают в сложной электромагнитной обстановке.
Современные решения в основном следуют двум техническим направлениям: компактные многоэлементные антенные решётки и упрощённые антиджамминговые устройства. Первые используют несколько независимых антенных элементов для формирования пространственной решётки, способной активно создавать нули в диаграмме направленности. Вторые обеспечивают определённое подавление помех за счёт высокоусилительной одноэлементной антенны в сочетании с алгоритмами обработки сигнала, что приводит к существенным различиям по производительности и сложности интеграции.
II. Компактные многоэлементные решётки: предпочтительный выбор для высокой производительности
Данное решение обычно использует четырёхэлементную антенную решётку. Размещая несколько независимых элементов в ограниченной плоской области и используя цифровую обработку сигналов для динамической настройки амплитуд и фаз, система формирует основной луч в направлении сигнала GNSS и адаптивно создаёт нули в направлении источников помех. Теоретически четырёхэлементная решётка способна одновременно подавлять до трёх мощных помех с разных направлений.

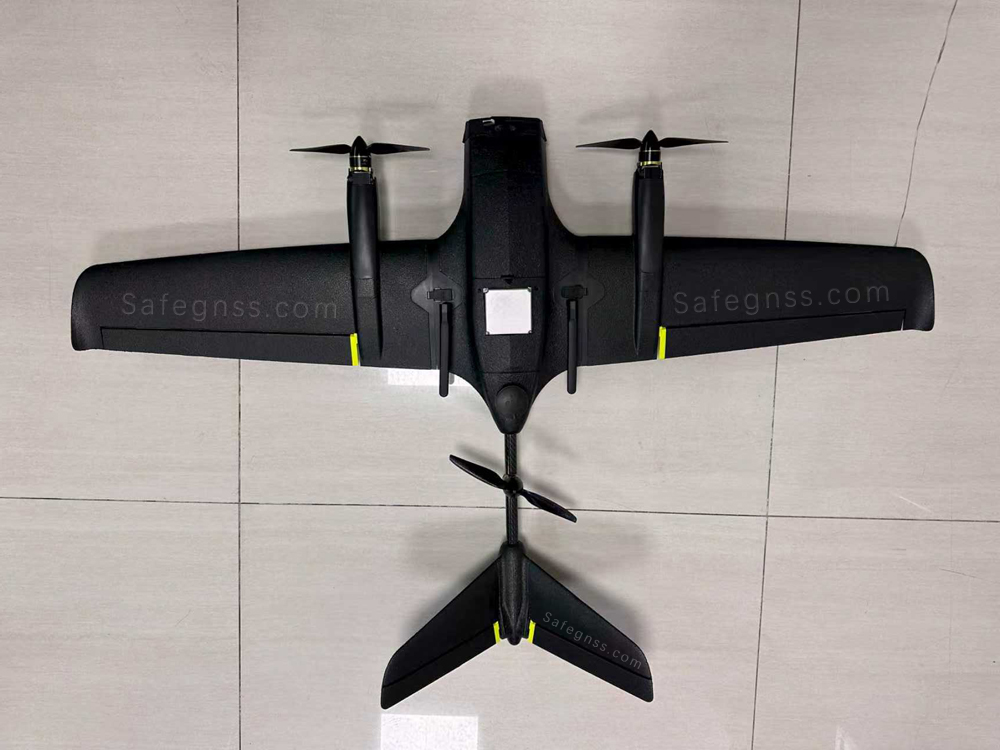

На изображении выше показан модифицированный малый БПЛА самолётного типа, оснащённый устройством Safegnss Компактная 4-элементная антенна CRPA с защитой от помех для GNSS (SGX-301).
С инженерной точки зрения, типичные габариты такого антенного модуля составляют около 70–80 мм по каждой стороне при толщине менее 25 мм и общей массе порядка 180–200 граммов. Энергопотребление обычно не превышает 6 Вт, что позволяет питать устройство от основной бортовой батареи или отдельного модуля питания. Крайне важно устанавливать такие антенны в наивысшей точке планера с открытым обзором неба и без электромагнитного экранирования (например, на верхней части фюзеляжа вдали от киля и двигателя). Углепластиковые покрытия, металлические элементы или крупные электронные устройства могут существенно исказить диаграмму направленности антенны и резко снизить её помехоустойчивость.
Монтаж также требует внимания к экранированию и изоляции. ВЧ-кабель, соединяющий антенну с приёмником, должен быть высококачественным коаксиальным кабелем с двойным экраном и прокладываться как можно дальше от источников сильных помех, таких как регуляторы скорости (ESC) и видеопередатчики. Рекомендуется использовать фильтры или дроссели общего режима для подавления пульсаций питания, способных повлиять на встроенные малошумящие усилители (LNA).
Компактные четырёхэлементные решётки подходят для задач среднего и высокого уровня, требующих устойчивости к помехам, например, при съёмке или разведке вблизи городских окраин, линий электропередачи высокого напряжения или в районах с возможными источниками помех. Однако их использование увеличивает массу и сложность установки, предъявляя повышенные требования к центровке и аэродинамике БПЛА.
III. Упрощённые антиджамминговые устройства: лёгкий компромисс
Для малых БПЛА с жёсткими ограничениями по массе можно рассмотреть одноэлементную антиджамминговую антенну. Такие устройства представляют собой активные антенны с высоким коэффициентом усиления, работающие совместно с алгоритмами обнаружения помех. Они не способны формировать пространственные нули, но обеспечивают частичное подавление помех за счёт повышения отношения сигнал/шум (SNR) и фильтрации широкополосного шума.
Габариты таких модулей обычно не превышают 70 × 60 × 25 мм, масса может составлять около 110 граммов, а энергопотребление — менее 7 Вт. Благодаря простой конструкции они часто имеют интерфейс «plug-and-play» и не требуют сложной настройки, что упрощает их использование.
Однако важно понимать ограничения: такие системы предназначены для противодействия случайным узкополосным или широкополосным помехам, например, от радиостанций или некачественных источников питания. При воздействии мощных направленных или многолучевых помех их эффективность значительно ниже, чем у многоэлементных решёток. Поэтому они лучше подходят для эксплуатации в электромагнитно чистых условиях (сельская местность, сельскохозяйственные поля, акватории) или для учебных и развлекательных полётов с ограниченным бюджетом.
IV. Ключевые аспекты интеграции
Независимо от выбранного решения, необходимо учитывать следующие инженерные факторы:
Масса и влияние на центр тяжести (CG): Масса антенны влияет на общий вес аппарата, а место установки — на центр тяжести. Рекомендуется устанавливать антенну ближе к осям тангажа и крена.
Место установки и отсутствие затенения: Антенна должна иметь открытый обзор верхней полусферы. Оптимальное место — верхняя передняя часть фюзеляжа. Для углепластиковых корпусов необходимо предусмотреть радиопрозрачное окно.
Чистота питания: Активные антенны чувствительны к шумам питания. Рекомендуется использовать стабилизированные источники и устанавливать ферритовые фильтры.
Прокладка кабелей и экранирование: ВЧ-кабель должен быть коротким, экранированным и удалённым от источников помех. При необходимости используются дополнительные ферритовые кольца или медная фольга.
V. Логика выбора
Для практического выбора рекомендуется следующий подход:
- Критичность задачи: Если защита от помех обязательна — выбирайте многоэлементную решётку.
- Полезная нагрузка: При массе менее 300 г подходят только упрощённые решения.
- Возможность установки: Проверьте наличие подходящего места и условий прокладки кабелей.
- Уровень интеграции: Интегрированные решения проще, раздельные — мощнее, но требуют опыта.
В итоге, для большинства задач на малых БПЛА оптимальным выбором является компактная четырёхэлементная антенная решётка, обеспечивающая эффективную пространственную защиту от помех при разумном увеличении массы. Одноэлементные решения целесообразны только для сверхлёгких аппаратов, ограниченного бюджета или чистой электромагнитной среды. Окончательный выбор должен подтверждаться наземными и лётными испытаниями.
