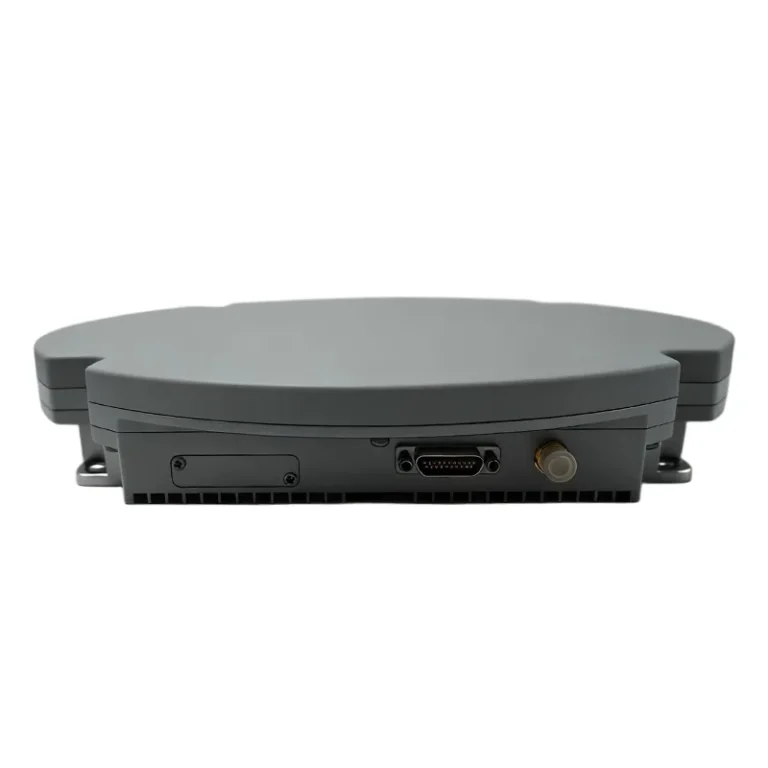

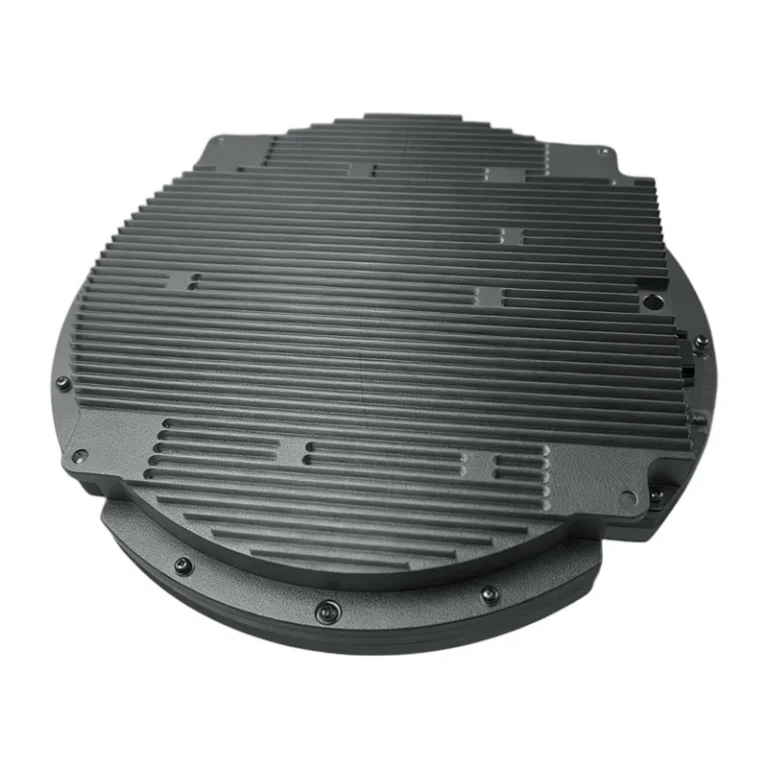

Пятичастотная 11-канальная система GNSS с защитой от помех
Модель: SGX-206
Антипомеховая антенна SGX-206 GNSS использует 11-элементную матричную конструкцию, обеспечивающую исключительные возможности подавления многолучевых помех, позволяющие одновременно противодействовать помехам из девяти направлений. Она полностью поддерживает многочастотные спутниковые навигационные системы, включая GPS L1/L2, GALILEO E1, BeiDou B1 и GLONASS L1, обеспечивая более 95 дБ запаса защиты от помех. Ее стандартизированный интерфейс обеспечивает полную совместимость со всеми типами GNSS-приемников. Благодаря архитектуре plug-and-play она может быть быстро развернута на различных платформах, включая самолеты, вертолеты, беспилотные летательные аппараты, бронетехнику и военные корабли. Это обеспечивает непрерывное и стабильное позиционирование навигационных систем в сложных условиях электромагнитных помех.
Параметры продукта:
Размеры (мм): Ø252×36,5
Вес (г): 1100 г
Потребляемая мощность (Вт): <25 Вт
Номинальное широкополосное подавление: >95 дБ J/S производительность
На основе производительности типичных GPS-приемников при наличии 3 пространственно разнообразных широкополосных глушителей
Антиинтерференционная ориентация в воздушном пространстве: 0~360°, шаг: 90~90°
Анти-GNSS-спуфинг-помехи: программное обеспечение против спуфинга и аппаратное обеспечение против спуфинга (опционально)
Выход для идентификации направления сигнала помех (опционально)
Разъемы:
1x SMA Female,
J30J 21-контактный разъем
Интерфейсы данных: последовательный
Антенная решетка: 11-элементная антенна CRPA
Одновременное независимое нулирование: 9
Рабочая среда: от -40 °C до +70 °C
Описание RF-выхода:
Одновременные активные диапазоны:
GPS L1 и L2 1575,42 МГц и 1227,6 МГц
GAL E1 1575,42 МГц
BDS B1 1561,098 МГц
GLO L1 1602 МГц
Мощность выходного сигнала в диапазоне: -70~-60 дБм
Выходное сопротивление: 50 Ом
Часто задаваемые вопросы
Какие типы платформ совместимы с вашими антеннами GNSS с защитой от помех?
Наши антенны GNSS с защитой от помех совместимы с широким спектром платформ, включая промышленные БПЛА, сельскохозяйственные дроны, автономные системы, мобильное картографическое оборудование, морскую навигацию и робототехнику. Они разработаны для различных коммерческих и гражданских применений и обеспечивают высокую производительность в сложных сигнальных средах.
Как ваши антенны справляются с помехами от нескольких источников?
Наши антенны оснащены передовыми технологиями обработки сигналов, которые позволяют им подавлять помехи от нескольких источников. В зависимости от модели, они могут одновременно подавлять до 7 сигналов помех из разных направлений, обеспечивая стабильный и непрерывный прием сигналов GNSS даже в сложных условиях.
Могут ли антенны защитить от подделки GNSS?
Да, наши антенны оснащены программными и аппаратными средствами защиты от подделки сигналов (опционально), которые помогают защитить от ложных сигналов GNSS и обеспечить надежное позиционирование и навигацию.
Какова потребляемая мощность ваших антенн?
Наши антенны GNSS с защитой от помех разработаны с учетом энергоэффективности. Потребляемая мощность варьируется от менее 7 Вт для небольших моделей до около 30 Вт для более продвинутых моделей, что делает их подходящими для различных платформ без ущерба для срока службы батареи.
Каковы диапазоны рабочих температур для ваших антенн?
Рабочая температура наших антенн составляет от -40 °C до +60 °C, что позволяет использовать их в экстремальных погодных условиях, от холодных до высоких температур.
Ваши антенны легко интегрируются с приемниками GNSS?
Да, наши антенны разработаны для подключения по принципу «plug-and-play» к различным GNSS-приемникам. Стандартные разъемы SMA female и J30J обеспечивают совместимость с большинством коммерческих и промышленных GNSS-приемников, что упрощает установку и интеграцию.
Каковы основные характеристики ваших самых современных антенн?
Наши усовершенствованные модели, такие как SGX-210 и SGX-211, отличаются многочастотной конструкцией с несколькими массивами и превосходным подавлением помех. Они могут одновременно обрабатывать до 15 источников помех, обеспечивая стабильную работу в самых сложных условиях. Они идеально подходят для использования в самолетах, беспилотных летательных аппаратах с вращающимися крыльями и других высокопроизводительных платформах.
Как интегрировать систему подавления помех (4-частотную 8-канальную помехозащищенную антенну GNSS SGX-202) с БПЛА, например Matrice M400?
4-частотная 8-канальная GNSS-антенна с защитой от помех SGX-202 разработана для беспроблемной интеграции с платформами БПЛА, такими как Matrice M400. Процесс интеграции прост и включает в себя следующие шаги:
(1) Подключение интерфейсов:
Антенна использует разъем J30J-21 для подачи питания и передачи данных. Основные контакты разъема:
Питание: 12 В постоянного тока (контакты 1, 2, 3 для положительного полюса, контакты 7, 8, 9 для заземления).
Выход данных: последовательные порты (TX1, RX1, TX2, RX2) для передачи данных.
Выход RF: разъем SMA-KF выводит преобразованный сигнал GNSS на приемник GNSS БПЛА.
(2) Установка:
Надежно закрепите антенну на БПЛА. Антенна SGX-202 имеет небольшой вес (всего 1200 г) и компактные размеры (160 мм × 160 мм × 45 мм), что делает ее идеальной для интеграции с такими платформами, как Matrice M400.
Убедитесь, что антенна расположена так, чтобы минимизировать препятствия для сигнала и оптимизировать прием в полевых условиях.
(3) Подключение к Matrice M400:
Подключите RF-выход антенны к GNSS-приемнику Matrice M400 с помощью интерфейса SMA-KF для RF-сигнала.
Подключите последовательные порты данных (TX/RX) к системе связи БПЛА для передачи обработанных данных о местоположении.
(4)Питание:
Подключите антенну к источнику питания 12 В постоянного тока, совместимому с системой питания M400.
(5)Настройка:
После установки и подключения оборудования настройте систему с помощью встроенного программного обеспечения БПЛА, чтобы приемник GNSS получал защищенные от помех сигналы от антенны SGX-202.
Эта интеграция позволяет Matrice M400 поддерживать стабильную и надежную работу GNSS даже в сложных условиях с несколькими источниками помех.
Как ваши продукты могут быть применены в сельскохозяйственных дронах?
Наши продукты, особенно антенны GNSS серии SGX (такие как SGX-201 и SGX-202), обеспечивают высокоточные услуги позиционирования, чтобы сельскохозяйственные дроны могли точно ориентироваться в сложных условиях. Будь то картографирование полей, мониторинг урожая или точное внесение удобрений и опрыскивание, наша технология предоставляет надежные данные о местоположении, помогая повысить эффективность и точность сельскохозяйственных работ.
Сельскохозяйственные дроны часто сталкиваются с помехами сигнала во время работы. Как ваши продукты решают эту проблему?
Наши продукты оснащены передовыми технологиями противодействия помехам, такими как антенны SGX-202 и SGX-206, которые эффективно подавляют многочисленные источники помех, обеспечивая высокую стабильность даже в условиях значительных помех сигнала. В сельском хозяйстве помехи от зданий, деревьев и других препятствий могут вызывать отражение сигнала и многолучевые помехи. Наши продукты используют интеллектуальную технологию обработки сигнала, чтобы обеспечить стабильный и непрерывный прием сигнала дронами в этих сложных условиях.
Сельскохозяйственные дроны предъявляют высокие требования к весу. Соответствует ли дизайн продукции вашей компании этим требованиям?
Если сельскохозяйственные угодья расположены в отдаленных районах или имеют много препятствий для прохождения сигнала, могут ли ваши продукты обеспечить надежное позиционирование?
Наши продукты поддерживают многочастотные системы GNSS, включая GPS, GLONASS, GALILEO и Beidou, что означает, что сельскохозяйственные дроны могут получать поддержку позиционирования от нескольких спутниковых систем даже в отдаленных районах с затрудненным приемом сигнала. Наши антенны могут принимать многочастотные сигналы, обеспечивая точное позиционирование даже в сложных условиях, таких как большие сельскохозяйственные угодья или районы с лесным покровом.
Наши сельскохозяйственные дроны часто работают в суровых погодных условиях. Могут ли ваши продукты адаптироваться к таким условиям?
Да, наши продукты обладают отличной устойчивостью к воздействию окружающей среды. Например, антенны SGX-201 и SGX-202 могут стабильно работать в широком диапазоне температур от -40 °C до +60 °C, адаптируясь к эксплуатации сельскохозяйственных дронов в суровых погодных условиях и экстремальном климате. Независимо от того, находится ли ваш дрон в жаркой, холодной или влажной среде, он будет продолжать надежно работать.
Ваши продукты совместимы с дронами разных марок и типов?
Наши продукты обладают высокой совместимостью и могут быть интегрированы с различными стандартными GNSS-приемниками и платформами дронов. Будь то легкий сельскохозяйственный дрон или крупная дрон-система, вы можете легко интегрировать наши продукты в существующие платформы, обеспечив простую установку по принципу «plug-and-play», которая повышает точность и стабильность навигационной системы.
Если у меня есть другие особые требования, может ли ваша компания предоставить индивидуальные решения?
Да, мы предлагаем гибкие услуги по индивидуальной настройке. Если ваш сельскохозяйственный дрон имеет особые требования к позиционированию или работает в уникальных условиях, наша команда НИОКР может разработать навигационное решение с учетом ваших требований, чтобы вы получили наиболее подходящие продукты и техническую поддержку.
