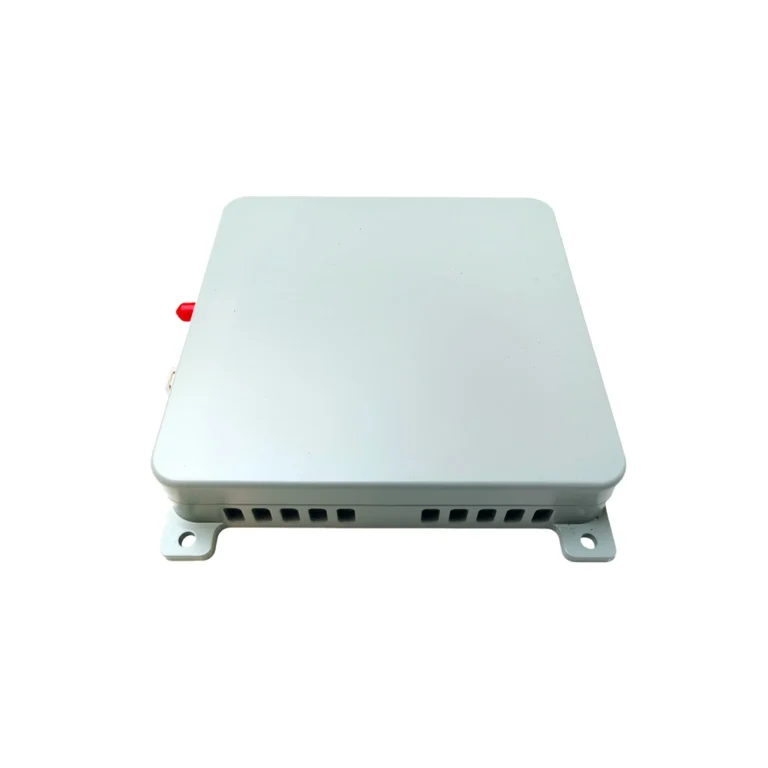

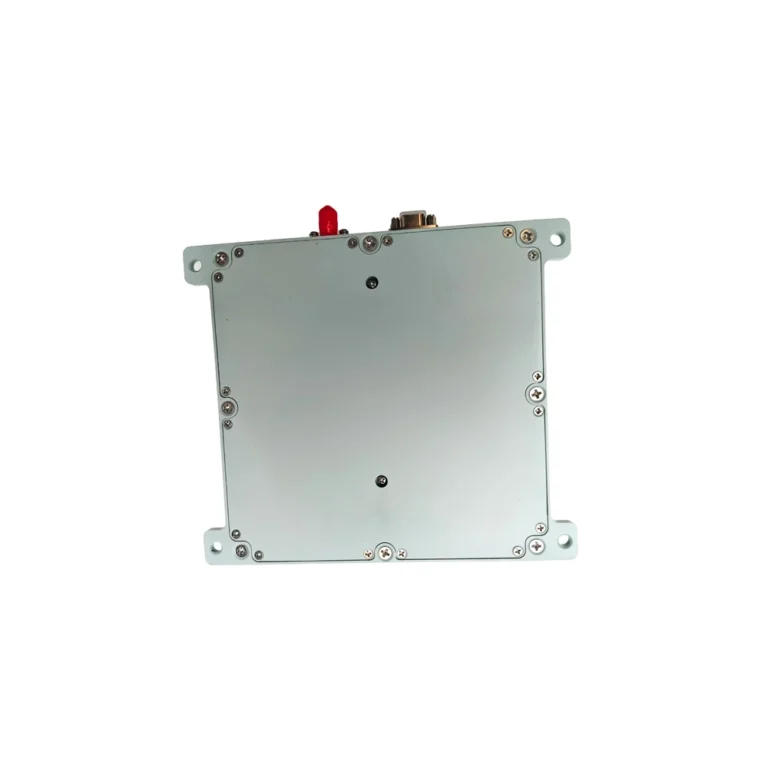

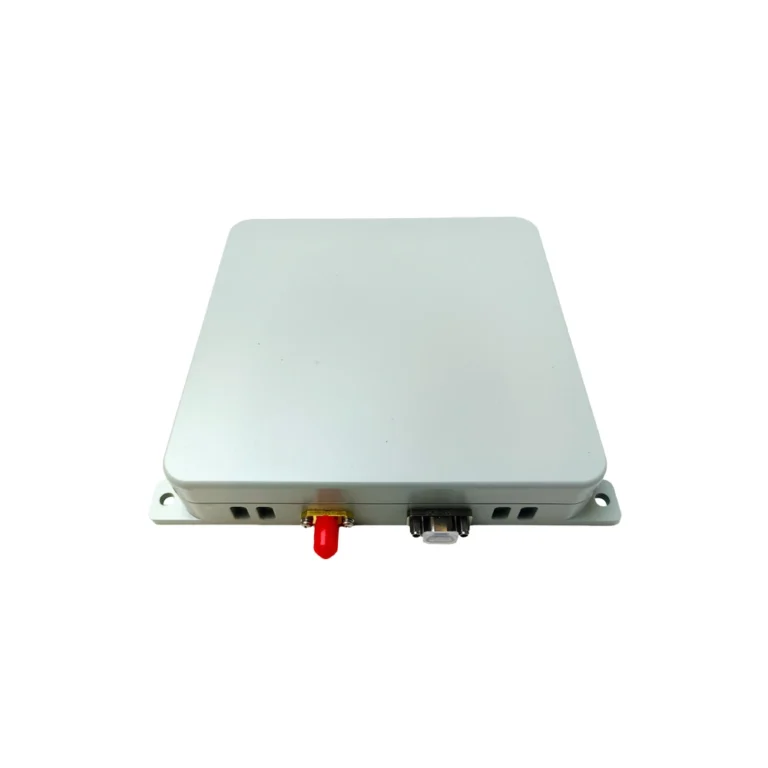

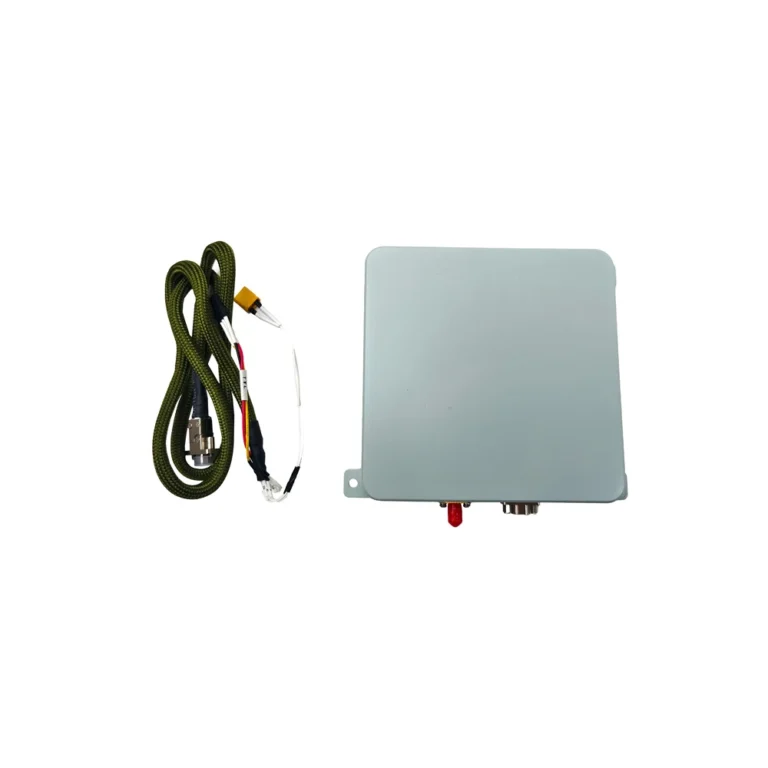

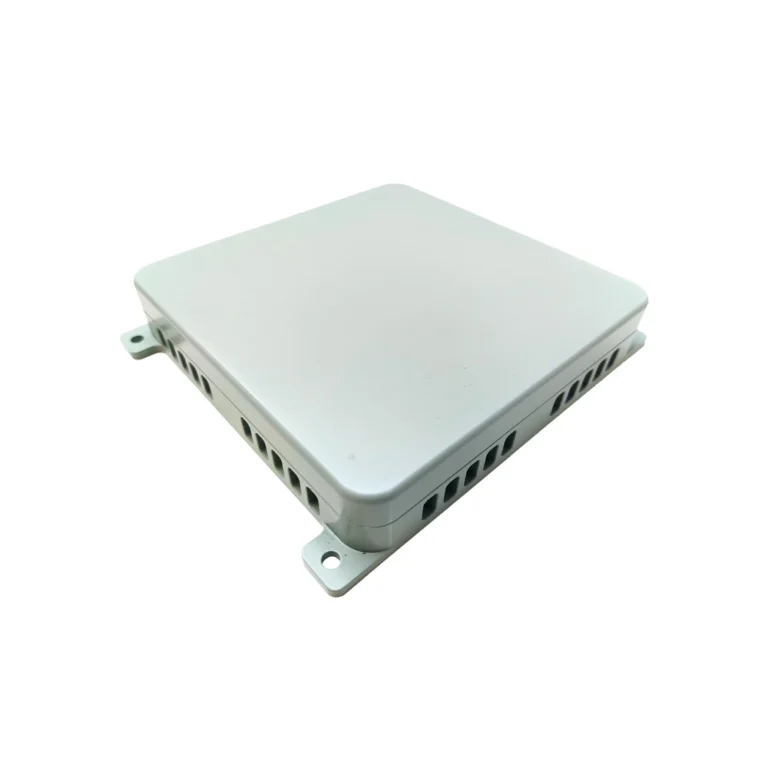

محطة GNSS مزدوجة التردد ذات 8 قنوات ومقاومة للتشويش
الطراز: SGX-106
جهاز GNSS المزدوج التردد ذو 8 قنوات والمضاد للتشويش هو نظام مدمج صغير الحجم للملاحة عبر الأقمار الصناعية ومضاد للتشويش مصمم خصيصًا للطائرات المدنية بدون طيار والمستخدمين الصناعيين. وهو يدعم استقبال الإشارات المزدوجة التردد لـ BeiDou-3 RNSS Bl/B3 ويتميز بقدرة مضادة للتشويش عريض النطاق على ترددات Bl/B3 مع حد أقصى للتشويش يبلغ 3. وهو مدمج داخليًا مع مصفوفات الهوائيات ومكونات مضادة للتشويش وأجهزة استقبال الملاحة عبر الأقمار الصناعية، ويوفر ملاحة موثوقة في مجالات مثل الطائرات بدون طيار والمركبات غير المأهولة، ويحمي محطات المستخدمين من مختلف التداخلات غير المقصودة والهجمات الخبيثة، مما يعزز بشكل كبير أمن معلومات PNT (تحديد المواقع والملاحة والتوقيت).
معلمات المنتج:
قدرة مضادة للتشويش:
ISR: فردي >105dBc
ثلاثة >95dBc
نوع التداخل: تداخل ضوضاء بيضاء غاوسية محدودة النطاق،
تداخل مرشح مطابق للطيف المنتشر
تداخل النبضات، تداخل المسح
تداخل مختلط
توجيه الفضاء الجوي المضاد للتشويش:
0°-360°، درجة الميل: -90°~90°
الحجم: 150x130x26.5mm
استهلاك الطاقة: ≤17w (درجة حرارة الغرفة)
الوزن: ≤500g
وصف خرج التردد اللاسلكي:
تردد إشارة الخرج: 1575.42MHZ\1268.52MHz
طاقة إشارة الخرج داخل النطاق: -70~-60dBm
مقاومة الخرج: 50 أوم
الأسئلة الشائعة
ما أنواع المنصات المتوافقة مع هوائيات GNSS المضادة للتشويش الخاصة بكم؟
تتوافق هوائيات GNSS المضادة للتشويش الخاصة بنا مع مجموعة واسعة من المنصات، بما في ذلك الطائرات الصناعية بدون طيار والطائرات الزراعية بدون طيار والأنظمة المستقلة ومعدات رسم الخرائط المتنقلة والملاحة البحرية والروبوتات. وهي مصممة لمختلف التطبيقات التجارية والمدنية، مما يضمن أداءً عاليًا في بيئات الإشارات المعقدة.
كيف تتعامل هوائياتك مع التداخل من مصادر متعددة؟
أجهزة الاستقبال الخاصة بنا مزودة بتقنيات متطورة لمعالجة الإشارات تسمح لها بقمع التداخل من مصادر متعددة. ووفقًا للطراز، يمكنها قمع ما يصل إلى 7 إشارات تداخل من اتجاهات مختلفة في وقت واحد، مما يضمن استقبالًا مستقرًا ومستمرًا لإشارات GNSS حتى في البيئات الصعبة.
هل يمكن للهوائيات أن تحمي من التلاعب بنظام GNSS؟
نعم، تتميز هوائياتنا بقدرات مضادة للتزوير قائمة على البرامج والأجهزة (اختيارية)، مما يساعد على الحماية من إشارات GNSS الزائفة ويضمن تحديد المواقع والملاحة بشكل موثوق.
ما هو استهلاك الطاقة لهوائياتك؟
تم تصميم هوائيات GNSS المضادة للتشويش مع مراعاة كفاءة الطاقة. يتراوح استهلاك الطاقة من أقل من 7 وات للطرازات الأصغر حجمًا إلى حوالي 30 وات للطرازات الأكثر تقدمًا، مما يجعلها مناسبة لمجموعة متنوعة من المنصات دون التأثير على عمر البطارية.
ما هي نطاقات درجات الحرارة التشغيلية لهوائياتكم؟
تتراوح درجة حرارة التشغيل لهوائياتنا بين -40 درجة مئوية و+60 درجة مئوية، مما يجعلها مناسبة للاستخدام في الظروف الجوية القاسية، من البيئات الباردة إلى درجات الحرارة المرتفعة.
هل من السهل دمج هوائياتك مع أجهزة استقبال GNSS؟
نعم، تم تصميم هوائياتنا للتكامل التلقائي مع مجموعة متنوعة من أجهزة استقبال GNSS. تضمن الموصلات القياسية SMA الأنثوية و J30J التوافق مع معظم أجهزة استقبال GNSS التجارية والصناعية، مما يجعل التثبيت والتكامل أمرًا سهلاً.
ما هي الميزات الرئيسية لأحدث هوائياتكم؟
تتميز طرازاتنا المتطورة، مثل SGX-210 و SGX-211، بتصميمات متعددة الترددات ومتعددة المصفوفات مع قمع فائق للتداخل. يمكنها التعامل مع ما يصل إلى 15 مصدر تداخل في وقت واحد، مما يضمن أداءً مستقرًا في أكثر البيئات تطلبًا. وهي مثالية للاستخدام في الطائرات الثابتة الجناحين والطائرات بدون طيار ذات الأجنحة الدوارة وغيرها من المنصات عالية الأداء.
كيف يمكنني دمج نظام مكافحة التشويش (SGX-202 4 ترددات 8 قنوات GNSS هوائي مكافحة التشويش) مع طائرة بدون طيار، مثل Matrice M400؟
تم تصميم هوائي SGX-202 4 ترددات 8 قنوات GNSS المضاد للتشويش للتكامل السلس مع منصات الطائرات بدون طيار مثل Matrice M400. عملية التكامل بسيطة وتتضمن الخطوات التالية:
(1) توصيلات الواجهة:
تستخدم الهوائي موصل J30J-21 لتزويد الطاقة ونقل البيانات. دبابيس التوصيل الرئيسية هي:
الطاقة: 12 فولت تيار مستمر (الدبابيس 1 و 2 و 3 للموجب، والدبابيس 7 و 8 و 9 للأرض).
إخراج البيانات: منافذ تسلسلية (TX1، RX1، TX2، RX2) لنقل البيانات.
إخراج التردد اللاسلكي: يقوم موصل SMA-KF بإخراج إشارة GNSS المحولة إلى أعلى إلى مستقبل GNSS الخاص بالطائرة بدون طيار.
(2) التثبيت:
ثبت الهوائي بإحكام على الطائرة بدون طيار. هوائي SGX-202 خفيف الوزن، حيث يزن 1200 جرام فقط، وصغير الحجم (160 مم × 160 مم × 45 مم)، مما يجعله مثاليًا للتكامل مع منصات مثل Matrice M400.
تأكد من وضع الهوائي في مكان يقلل من عوائق الإشارة ويحسن الاستقبال في الميدان.
(3) التوصيل بـ Matrice M400:
قم بتوصيل خرج التردد اللاسلكي من الهوائي بجهاز استقبال GNSS الخاص بـ Matrice M400 باستخدام واجهة SMA-KF للإشارة اللاسلكية.
قم بتوصيل منافذ البيانات التسلسلية (TX/RX) بنظام اتصالات الطائرة بدون طيار لنقل بيانات تحديد المواقع المعالجة.
(4)مصدر الطاقة:
قم بتزويد الهوائي بالطاقة من مصدر 12 فولت تيار مستمر، متوافق مع نظام الطاقة في M400.
(5)التكوين:
بمجرد تثبيت الأجهزة وتزويدها بالطاقة، قم بتكوين النظام من خلال البرنامج المدمج في الطائرة بدون طيار لضمان استقبال جهاز استقبال GNSS للإشارات المحمية من التداخل من هوائي SGX-202.
يتيح هذا التكامل لـ Matrice M400 الحفاظ على أداء GNSS مستقر وموثوق، حتى في البيئات الصعبة التي تحتوي على مصادر تداخل متعددة.
كيف يمكن تطبيق منتجاتكم على الطائرات الزراعية بدون طيار؟
غالبًا ما تواجه الطائرات الزراعية بدون طيار تداخلًا في الإشارات أثناء التشغيل. كيف تعالج منتجاتكم هذه المشكلة؟
تتطلب الطائرات بدون طيار المستخدمة في الزراعة وزناً كبيراً. هل يلبي تصميم منتجات شركتك هذه الحاجة؟
إذا كانت الأراضي الزراعية تقع في مناطق نائية أو بها العديد من العوائق التي تحجب الإشارة، فهل يمكن لمنتجاتكم الحفاظ على تحديد المواقع بشكل موثوق؟
تدعم منتجاتنا أنظمة GNSS متعددة الترددات، بما في ذلك GPS وGLONASS وGALILEO وBeidou، مما يعني أن الطائرات الزراعية بدون طيار يمكنها الحصول على دعم تحديد المواقع من أنظمة أقمار صناعية متعددة حتى في المناطق النائية التي تعاني من عوائق في الإشارات. يمكن لهوائياتنا استقبال إشارات متعددة الترددات، مما يضمن دقة تحديد المواقع حتى في البيئات المعقدة، مثل الأراضي الزراعية الكبيرة أو المناطق المغطاة بالأشجار.
غالبًا ما تعمل طائراتنا الزراعية بدون طيار في ظروف جوية قاسية. هل يمكن لمنتجاتكم التكيف مع هذه البيئات؟
هل منتجاتكم متوافقة مع مختلف العلامات التجارية وأنواع الطائرات بدون طيار؟
تتميز منتجاتنا بدرجة عالية من التوافق ويمكن دمجها مع مختلف أجهزة استقبال GNSS القياسية ومنصات الطائرات بدون طيار. سواء كانت طائرة زراعية خفيفة الوزن أو نظام طائرات بدون طيار كبير الحجم، يمكنك بسهولة دمج منتجاتنا في المنصات الحالية، مما يضمن سهولة التثبيت والتشغيل الفوري الذي يعزز دقة واستقرار نظام الملاحة.
إذا كان لدي متطلبات خاصة أخرى، هل يمكن لشركتكم توفير حلول مخصصة؟
نعم، نحن نقدم خدمات تخصيص مرنة. إذا كانت طائرتك الزراعية بدون طيار لها احتياجات محددة في مجال تحديد المواقع أو تعمل في بيئات فريدة، يمكن لفريق البحث والتطوير لدينا تخصيص حل ملاحة بناءً على متطلباتك، مما يضمن حصولك على المنتجات والدعم الفني الأنسب.
