إن مشكلة مكافحة التشويش في وضع الحركة اللحظية (RTK) هي في جوهرها معركة بين دقة الإشارة وموثوقيتها. فمن ناحية، يعتمد تحقيق تحديد المواقع بدقة سنتيمترية باستخدام RTK بشكل كبير على إشارات الطور الحامل النظيفة. ومن ناحية أخرى، فإن البيئة الكهرومغناطيسية المتزايدة التعقيد – بما في ذلك تأثيرات المسارات المتعددة، والتداخل على نفس القناة، والتلاعب الخبيث – تهدد باستمرار سلامة الإشارة.
ومع ذلك، قبل مناقشة تقنيات مكافحة التشويش لوضع RTK، من الضروري أولاً فهم ما هو وضع RTK في الواقع.
وضع RTK هو اختصار لتقنية الحركة اللحظية (Real-Time Kinematic)، وهو وضع تحديد مواقع عالي الدقة ضمن أنظمة الملاحة العالمية عبر الأقمار الصناعية (GNSS). بينما تقدم أنظمة الملاحة القياسية في الهواتف الذكية أو السيارات دقة على مستوى الأمتار (3-10 أمتار)، فإن وضع RTK يحقق دقة سنتيمترية (1-3 سنتيمترات). باختصار، وضع RTK هو “تحديد مواقع في الوقت الفعلي بدقة سنتيمترية”. فهو لا يغير الأقمار الصناعية نفسها، بل يستخدم محطات مرجعية أرضية للتخلص من أخطاء الإشارات الفضائية، محولاً دقة تحديد المواقع من “معرفة أي طريق أنت عليه” إلى “معرفة الغطاء الخاص بأي بالوعة بالضبط أنت واقف عليه”.
يستخدم RTK بشكل أساسي في المجالات التي تتطلب دقة مكانية نسبية عالية للغاية:
- الهندسة والبناء: تحديد المواقع، والمسح الطبوغرافي، وتحديد مواقع دق الركائز.
- المساحة والسجل العقاري: ترسيم الحدود، وقياس الممتلكات، وتأكيد ملكية الأراضي.
- الزراعة: البذر بالجرارات الذاتية القيادة، وتسوية الأراضي (يتطلب دقة سنتيمترية لمنع التداخلات والفجوات).
- القيادة الذاتية: الملاحة الدقيقة لمركبات النظافة منخفضة السرعة، وشاحنات التعدين، والآلات الزراعية.
- الطائرات بدون طيار (الدرونز): المسح بدون نقاط تحكم أرضية، واتباع المسار الدقيق للطائرات التي ترش المحاصيل.
ما هو مكافحة التشويش بهوائي CRPA؟
يتكون هوائي CRPA (هوائي نمط الاستقبال المتحكم فيه) من مصفوفة من عدة عناصر هوائي صغيرة. باستخدام الخوارزميات، يقوم بإنشاء “فجوة إشارة” في اتجاه التشويش، مما يؤدي إلى القضاء بشكل فعال على إشارات التشويش المتعمد والكبت والتلاعب. وهذا يحمي موثوقية وأمن تحديد المواقع عن طريق تصفية التشويش مادياً في المجال المكاني، وهو تأثير يفوق بكثير التصفية البرمجية للهوائيات القياسية. تم تصميم هوائيات CRPA بشكل أساسي للبيئات الكهرومغناطيسية القاسية التي تتميز بالتداخل المتعمد أو التلاعب.
التحدي التقني لمكافحة تشويش CRPA في وضع RTK: انحياز الطور
تسبب معالجة مكافحة التشويش لهوائي CRPA، خاصة أثناء تشكيل الحزمة وتوجيه الفجوات، تأثيراً جانبياً: فهو يولد انحيازاً إضافياً يعتمد على الاتجاه في قياسات الطور الحامل.
- للملاحة القياسية: حيثما يكون الموقع فقط مطلوباً، فإن تأثير تشوه الطور يكون ضئيلاً.
- لـ RTK: الطور الحامل هو الأساس الحقيقي لتحقيق الدقة السنتيمترية. بمجرد تشوه الطور، لا يمكن لخوارزميات RTK الأساسية أن تعمل بشكل صحيح، مما يتسبب في انخفاض دقة تحديد المواقع من السنتيمترات إلى الأمتار، أو حتى يؤدي إلى فشل كامل في الحل.
يخلق هذا تناقضاً أساسياً: إن تقنية CRPA ذاتها التي تم تقديمها لمكافحة التشويش تفسد عن غير قصد قياسات الطور الحامل التي يعتمد عليها RTK لتحقيق الدقة العالية.
الحل الذي يجمع بين RTK و CRPA: CRPA مع تعويض الطور
لحل التناقض أعلاه وتحقيق كل من “مكافحة التشويش والحفاظ على الدقة”، تستخدم أنظمة RTK المتطورة حلاً مدمجاً: “CRPA + خوارزمية تعويض الطور”. وهذا يمثل قدرة مكافحة التشويش الحقيقية من المستوى الأعلى ضمن وضع RTK.
كيف يعمل:
- استقبال الإشارة بواسطة مصفوفة CRPA: تستقبل مصفوفة الهوائيات متعددة العناصر جميع الإشارات، بما في ذلك zarówno التداخل والإشارات الفضائية المفيدة.
- تنفيذ التصفية المكانية: تقوم الخوارزميات المدمجة بالحساب في الوقت الفعلي، وتوليد فجوات لقمع التداخل، وإخراج إشارة “نظيفة” تحمل، مع ذلك، انحيازاً في الطور.
- خطوة حاسمة: تعويض انحياز الطور: هذا هو القلب التقني للنظام بأكمله. تقوم خوارزمية تعويض طور منخفضة التعقيد بحساب انحياز الطور الناتج عن CRPA في الوقت الفعلي وتطبيق تعويض عكسي.
- إخراج إشارة عالية الجودة: المخرجات النهائية هي إشارة تمت إزالة التشويش منها بينما يبقى الطور الحامل سليماً، جاهزة للحل عالي الدقة بواسطة محرك RTK النهائي.
في السابق، لم تكن التقنيات المتاحة في السوق تدعم عمليات مكافحة التشويش في وضع RTK. ومع ذلك، قامت SafeGNSS مؤخراً بتطوير تقنية جديدة تجمع بين هوائيين لمكافحة التشويش وجهاز استقبال GNSS. يتيح هذا الحل تحديد المواقع عالي الدقة وتتبع الاتجاه للطائرات بدون طيار في وقت واحد مع توفير قدرات مكافحة التشويش. هذه التقنية فريدة نسبياً في السوق الحالي. إذا كنت بحاجة إلى مكافحة تشويش في وضع RTK، يرجى الاتصال بنا.

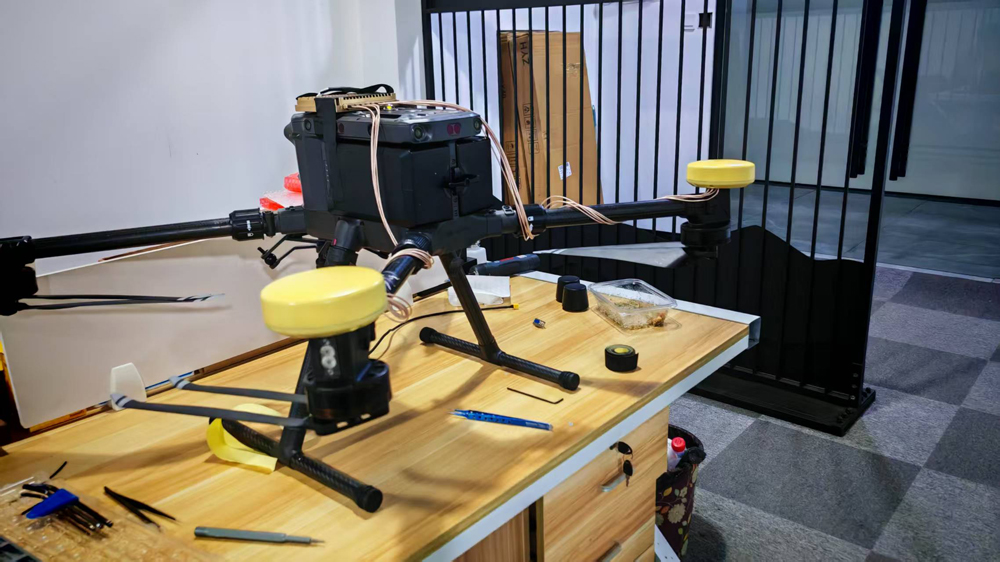

لقد أكملت طائرتنا المعدلة DJI M300 الاختبار بنجاح.
